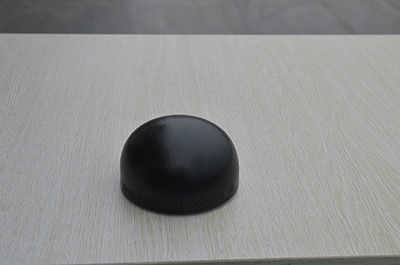

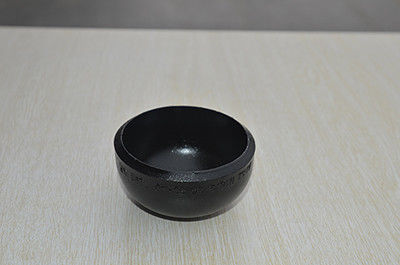

DN15 DN1200 a los casquillos Buttweld de acero inoxidables SCH10 inconsútil SCH20 SCH100 SCH120 XXS

DN15 DN1200 a los casquillos Buttweld de acero inoxidables SCH10 inconsútil SCH20 SCH100 SCH120 XXS
DN15 DN1200 a los casquillos Buttweld de acero inoxidables SCH10 inconsútil SCH20 SCH100 SCH120 XXS DN15 DN1200 a los casquillos Buttweld de acero inoxidables SCH10 inconsútil SCH20 SCH100 SCH120 XXS DN15 DN1200 a los casquillos Buttweld de acero inoxidables SCH10 inconsútil SCH20 SCH100 SCH120 XXS DN15 DN1200 a los casquillos Buttweld de acero inoxidables SCH10 inconsútil SCH20 SCH100 SCH120 XXS

Ampliación de imagen :  DN15 DN1200 a los casquillos Buttweld de acero inoxidables SCH10 inconsútil SCH20 SCH100 SCH120 XXS

Datos del producto:
Lugar de origen: Hecho en China
Nombre de la marca: CAP
Certificación: ISO9001 PED2000
Número de modelo: SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS
Pago y Envío Términos:
Cantidad de orden mínima: 2Tons
Precio: 1
Detalles de empaquetado: el estándar marinero de la exportación plywooded casos
Tiempo de entrega: 5
Condiciones de pago: L/C, D/A, D/P, T/T
Capacidad de la fuente: 5000Ton por mes
Contacto

DN15 DN1200 a los casquillos Buttweld de acero inoxidables SCH10 inconsútil SCH20 SCH100 SCH120 XXS

descripción
Material: A234 WPB Grueso: SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS
tamaño: el 1/2” A 48"
Alta luz:

DN1200 casquillos Buttweld de acero inoxidables SCH10

,

DN1200 casquillos Buttweld de acero inoxidables SCH20

,

DN1200 casquillos buttweld de acero inoxidables SCH100

El ANSI B 16,9 EMPALMA EL CASQUILLO SOLDADO CON AUTÓGENA y inconsútil de SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS

Especificación del casquillo del tubo de ASME B16.9

Especificaciones Casquillo
Tamaño de las instalaciones de tuberías del casquillo de extremo de tubo Colocaciones inconsútiles de la soldadura de extremo: el 1/2” - 24"
Colocaciones soldadas con autógena de la soldadura de extremo: el 1/2” - 48"
Dimensiones de las colocaciones del casquillo del tubo ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10
Grueso del casquillo del tubo del Bw SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS disponible con SR. del NACE 01-75
Bw Sch del casquillo 80 tipos Inconsútil/ERW/instalaciones de tuberías soldadas con autógena/fabricadas
Tipo del casquillo del Bw DN15-DN1200
Conexión Soldadura
Radio de doblez R=1D, 2.o, 3D, 5D, 6D, 8D, 10D o instalaciones de tuberías de encargo
Gama de tallas ½” NOTA a 24" NOTA en Sch 10s, 40s, 80s, 160s, XXS. (DN6~DN100)
Casquillo FittingsFittings del tubo Ángulo: 22,5 grados, 30deg, 45 grados, 90 grados, 180 grados, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D.
Estándar: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO
Proceso de fabricación Empuje, prensa, fragua, molde, etc.
Bw Sch del casquillo 80 certificados de prueba de las colocaciones EN 10204/3.1B
Las materias primas certifican
Informe 100% de prueba de la radiografía
Informe de inspección de los terceros, etc

Mercados e industrias dominantes para el casquillo del tubo
  • Upgraders del betún.
  • Refinerías de petróleo pesado.
  • Energía atómica (sobre todo inconsútil).
  • Productos petroquímicos y ácidos.
Uso
  • Colocaciones para conectar el tubo y los tubos en el petróleo, el poder, la sustancia química, la construcción, el gas, la metalurgia, construcción naval etc
  • El casquillo del tubo del horario 10 de ASME B16.9 es una alternativa económica para los usos de baja presión.
  • El casquillo del tubo del horario 40 del ANSI B16.9 tiene una pared más gruesa para usos más de alta presión.
Certificados de prueba material (MTC) según EN 10204 3,1 y EN 10204 3,2, certificados de prueba que certifican NACE MR0103, NACE MR0175





Dimensiones del casquillo de extremo de ASME B16.9

Fabricante In India del casquillo de extremo de ASME B16.9
Código FOSTD - FOXS Diámetro nominal Th de la pared. S milímetro Altura H milímetro Peso teórico kilogramo
Encuesta. D milímetro STD XS STD XS
5 el 1/2 21,34 2,77 3,73 25,4 0,03 -
7 3/4 26,67 2,87 3,91 25,4 0,06 0,08
10 1 33,40 3,38 4,55 38,1 0,10 0,14
12 1" 1/4 42,16 3,56 4,85 38,1 0,14 0,18
15 1" el 1/2 48,26 3,68 5,08 38,1 0,16 0,23
20 2 60,32 3,91 5,54 38,1 0,27 0,32
25 2" el 1/2 73,02 5,16 7,01 38,1 0,41 0,45
30 3 88,90 5,49 7,62 50,8 0,65 0,82
40 4 114,30 6,02 8,56 63,5 1,15 1,54
50 5 141,30 6,55 9,52 76,2 1,90 2,59
60 6 168,27 7,11 10,97 88,9 2,92 4,10
80 8 219,07 8,18 12,70 101,6 5,07 7,3
100 10 273 9,27 12,70 127 9,1 12,0
120 12 323,9 9,52 12,70 152 13,6 17,0
140 14 355,6 9,52 12,70 165 14,42 19,8
160 16 406,4 9,52 12,70 178 18,86 25,89
180 18 457,2 9,52 12,70 203 27,65 36,52
200 20 508 9,52 12,70 229 35,60 46,98
240 24 609,6 9,52 12,70 267 46 64,60

Carta del peso del casquillo de ASME B16.9

NPS STD XS SCH 160 XXS
1 0,09 0,14 0,18 0,23
1.1/4 0,14 0,18 0,23 0,34
1.1/2 0,18 0,23 0,27 0,41
2 0,27 0,34 0,57 0,68
2.1/2 0,41 0,45 0,79 1,13
3 0,68 0,79 1,32 1,81
3.1/2 0,91 1,13 – 2,72
4 1,13 1,36 2,68 3,4
5 2,04 2,49 4,54 5,44
6 2,95 4,08 6,8 8,16
8 5,44 7,26 14,06 13,61
10 9,07 11,34 25,85 –
12 13,61 16,33 43,09 –
14 16,33 20,41 – –
16 18,14 24,49 – –
18 24,49 32,66 – –
20 34,02 39,01 – –
22 42,64 56,7 – –
24 43,54 58,97 – –
26 53,98 72,12 – –
30 78,02 103,87 – –
NPS STD XS SCH 160 XXS
