Datos del producto:
|
| tipo: | soldado con autógena e inconsútil | Tamaño: | el 1/2” - 72" |
|---|---|---|---|
| Material: | WPB A234, ASTM/ASME A403 WP 304-304L 3016-316L | Grueso: | STD SCH40 SCH80 SCH120 SCH160 XXS |
| extremo: | Según el estándar o los requisitos de cliente | Estándar: | ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, ESTRUENDO 2605, EST |
| Paintting: | El tiro arruinó, aceite negro a prueba de herrumbre | Embalaje: | maneje los casos de madera, plataformas |
| Alta luz: | Casquillos de extremo de tubería de acero de WPB A234,SCH80 casquillo de la tubería de acero de 6 pulgadas,casquillos de extremo de tubería de acero del diámetro grande |
||
ANSI inconsútil B16.9, negro Paitting de la soldadura del casquillo de SCH40 SCH80
Lugar del origen: China
El casquillo de la tubería de acero también se llama Steel Plug, soldó con autógena al extremo de tubo o montó generalmente en el hilo externo del extremo de tubo para cubrir las instalaciones de tuberías. Para cerrar la tubería así que la función es lo mismo que el enchufe del tubo.
(Usted puede también utilizar una placa ciega para cerrar la tubería, la placa ciega es diferentemente desmontable y el casquillo de acero soldado con autógena no es desprendible. El casquillo incluye un casquillo convexo, una cáscara cónica, una sección variable del diámetro, una cubierta plana y una abertura estrecha.)
El casquillo convexo tiene varias formas: un casquillo hemisférico, un casquillo elíptico, un casquillo del plato, y un casquillo esférico. Desde el punto de vista de fuerza, el casquillo hemisférico no es gradualmente bueno fabricar, sino que se fabrica gradualmente desde el punto de vista de dificultad de fabricación.
Gama de tallas:
(el 1/2” - 24") tipo inconsútil DN15-DN600
DN15 - (el 1/2” - 48") tipo soldado con autógena DN1200
Grueso de pared: SCH5 a SCH160
Material:
Acero de carbono: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6 etc
Acero inoxidable: ASTM A403 WP304/304L, WP316/316/L, WP317L, WP321, WP347 Y WPS31254
Acero de aleación: ASTM A234 WP1/WP12/WP11/WP22/WP5/WP7/WP9/WP91
Duplex y acero a dos caras estupendo: ASTM A815 UNS S31803/S32205/S32750/S32760
Estándar:
ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, ESTRUENDO 2605, ESTRUENDO 2606, DIN2615, DIN2616, BG12459-90, GB/T1340
Cartabón del extremo: Según el estándar o los requisitos de cliente
Tratamiento superficial: El tiro arruinó, aceite negro a prueba de herrumbre
Prueba no destructiva: prueba de penetración, prueba ultrasónica, prueba radiográfica, cualquier inspección de los terceros
Grueso:
Especificación:
| NPS | O.D. D |
LONGITUD H |
LONGITUD H1 |
| el 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 25 | 25 |
| 1 | 33,4 | 38 | 38 |
| 1.1/4 | 42,2 | 38 | 38 |
| 1.1/2 | 48,3 | 38 | 38 |
| 2 | 60,3 | 38 | 44 |
| 2.1/2 | 73 | 38 | 51 |
| 3 | 88,9 | 51 | 64 |
| 3.1/2 | 101,6 | 64 | 76 |
| 4 | 114,3 | 64 | 76 |
| 5 | 141,3 | 76 | 89 |
| 6 | 168,3 | 89 | 102 |
| 8 | 219,1 | 102 | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323,8 | 152 | 178 |
| 14 | 355,6 | 165 | 191 |
| 16 | 406,4 | 178 | 203 |
| 18 | 457 | 203 | 229 |
| 20 | 508 | 229 | 254 |
| 22 | 559 | 254 | 254 |
| 24 | 610 | 267 | 305 |
| 26 | 660 | 267 | … |
| 28 | 711 | 267 | … |
| 30 | 762 | 267 | … |
| 32 | 813 | 267 | … |
| 34 | 864 | 237 | … |
| 36 | 914 | 267 | … |
| 38 | 965 | 305 | … |
| 40 | 1016 | 305 | … |
| 42 | 1067 | 305 | … |
| 44 | 1118 | 343 | … |
| 46 | 1168 | 343 | … |
| 48 | 1219 | 343 | … |
| TOLERANCIAS DIMENSIONALES – CAPS | ||||
| Para todas las colocaciones | Casquillos | |||
| Tamaño nominal del tubo (NPS) | Fuera de Ø en el cartabón | Dentro de Ø en el extremo | Grueso de pared t/T1 |
Largura total E |
| el 1/2 los 2 1/2 | 1 | 0,8 | No | 4 |
| 3 los 3 1/2 | 1 | 1,6 | menos | 4 |
| 4 | +2 -1 | 1,6 | que | 4 |
| 5 a 6 | +3 -1 | 1,6 | el 87,50% | 7 |
| 8 | 2 | 1,6 | del nominal | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
Proceso de la fabricación:

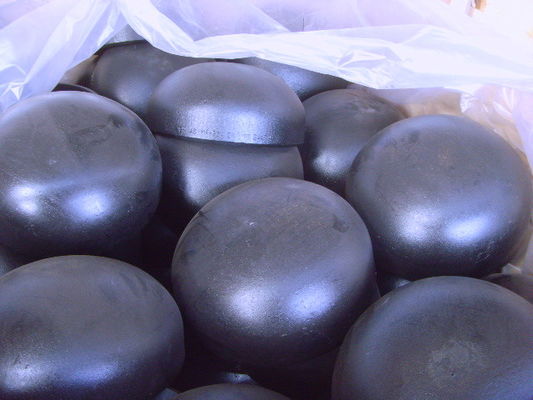

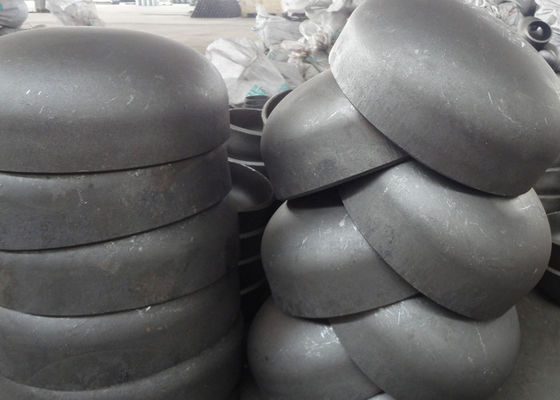

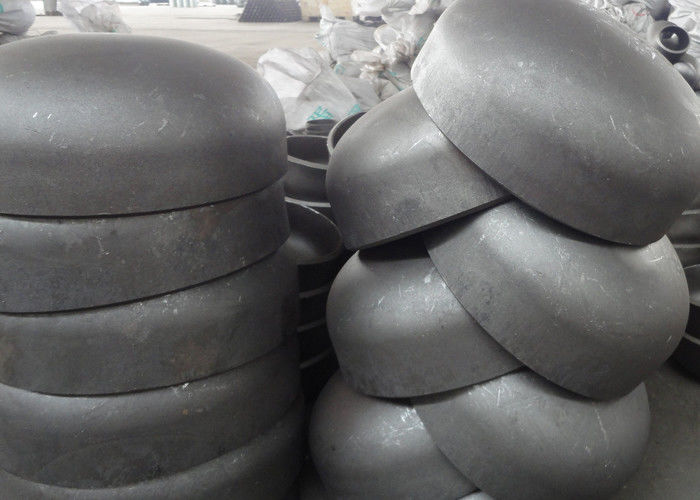

Demostración de los productos:
