El ANSI B16.9 ERW formado T fabricó las instalaciones de tuberías SCH10 SCH20 SCH100 SCH120 SCHXXS

El ANSI B 16,9 EMPALMA SCH10 SOLDADO CON AUTÓGENA y inconsútil SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

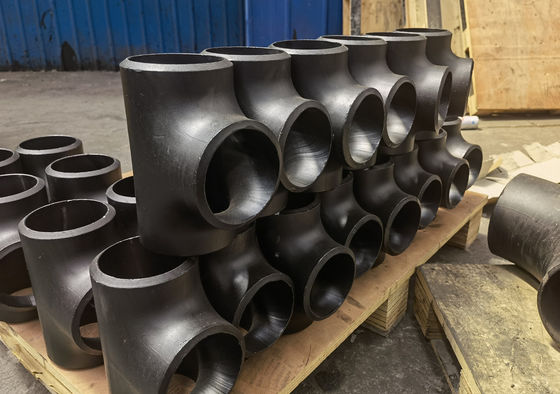

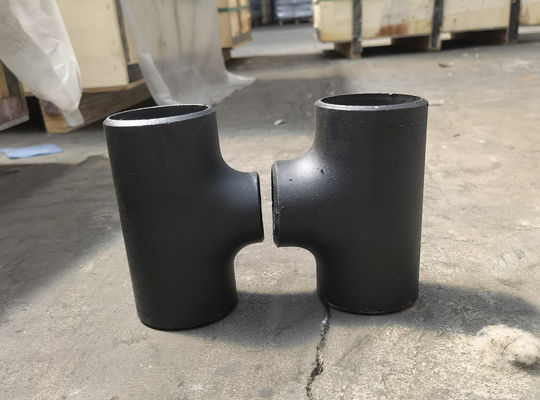

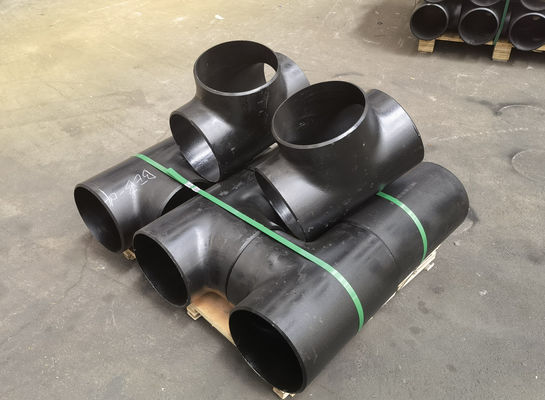

La camiseta es una clase de instalaciones de tuberías químicas con tres agujeros, a saber una entrada y dos mercados; o dos entradas y un mercado. T-se forma y las camisetas en forma de Y, y las camisetas con las bocas del igual-diámetro y las bocas de la reducción, usadas en el empalme de tres lo mismo o diversas tuberías. [1] la función principal de la camiseta es cambiar la dirección del líquido. La gama externa del diámetro es a partir del ″ el 2,5 al ″ 60 (2,5 pulgadas = DN65, 60 pulgadas = DN1500), el grueso de pared es 3-60m m, a partir del ″ el 26 al ″ 60 (26 pulgadas = DN650, 60 pulgadas = DN1500) para las camisetas de soldadura. El grueso de pared es a partir el 28 a 60m m. Los grados de la presión son Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS; Sch80, Sch100, Sch120, Sch140, Sch160, XXS.

Exportador de acero de la instalación de tuberías de la camiseta del igual de carbono en la India, 24 pulgadas proveedor igual obstruido 1/2 a 48 pulgadas de la camiseta, fabricantes apropiados de acero inoxidables de la camiseta igual de ASME B16.9, camiseta de ASME B16.9

Dimensiones de la cruz recta de ASME B16.9

NPS	O.D. D	Centro-a-fin C	Centro-a-fin M
el 1/2	21,3	25	25
3/4	26,7	29	29
1	33,4	38	38
1 ¼	42,2	48	48
1 ½	48,3	57	57
2	60,3	64	64
½ 2	73	76	76
3	88,9	86	86
½ 3	101,6	95	95
4	114,3	105	105
5	141,3	124	124
6	168,3	143	143
8	219,1	178	178
10	273	216	216
12	323,8	254	254
14	355,6	279	279
16	406,4	305	305
18	457	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838



Dimensiones de la cruz recta Buttweld de ASME B 16,9

Tamaño nominal del tubo (NPS)	DN	Fuera de diámetro en el cartabón	A-fin de centro
			Run.C	Mercado. M [notas (1) y (2)]
el 1/2	15	21,3	25	25
3/4	20	26,7	29	29
1	25	33,4	38	38
1-1/4	32	42,2	48	48
1-1/2	40	48,3	57	57
2	50	60,3	64	64
2-1/2	65	73,0	76	76
3	80	88,9	86	86
3-1/2	90	101,6	95	95
4	100	114,3	105	105
5	125	141,3	124	124
6	150	168,3	143	143
8	200	219,1	178	178
10	250	273,0	216	216
12	300	323,8	254	254
14	350	355,6	279	279
16	400	406,4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838
