Datos del producto:
|
| Acero de carbono: | A234WPB | ACERO DE LOS SS: | 304L, 316L |
|---|---|---|---|
| Tipo: | IGUAL, REDUCIENDO | Grado: | el 90° |
| Capa: | Aceite antioxidante, pintura negra | ||
| Alta luz: | camiseta de la tubería de acero del carbono del astm a234wpb,camiseta de la tubería de acero del carbono del ANSI b16.9 |
||

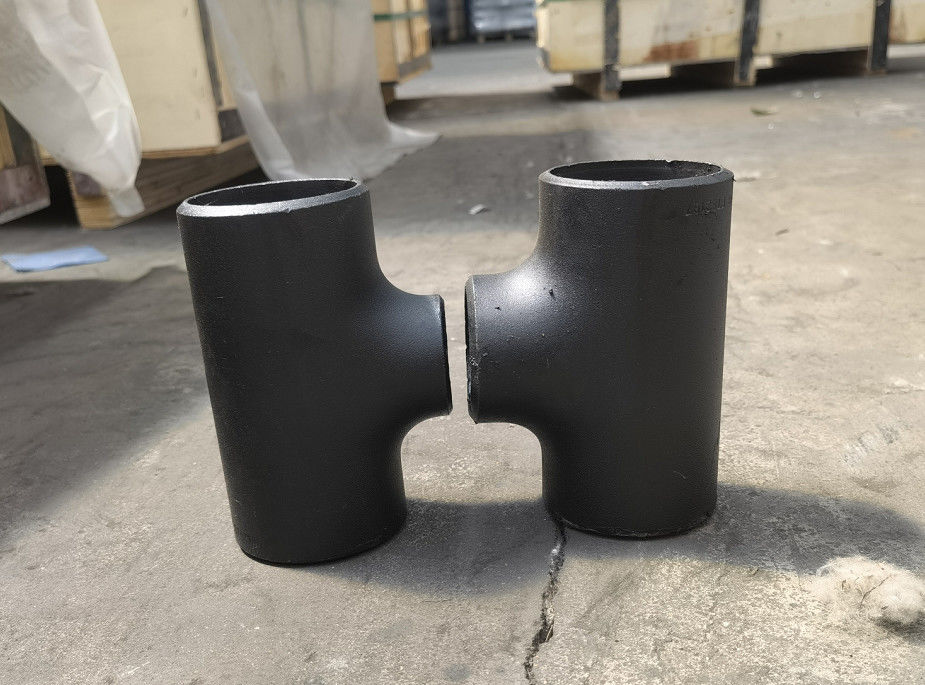

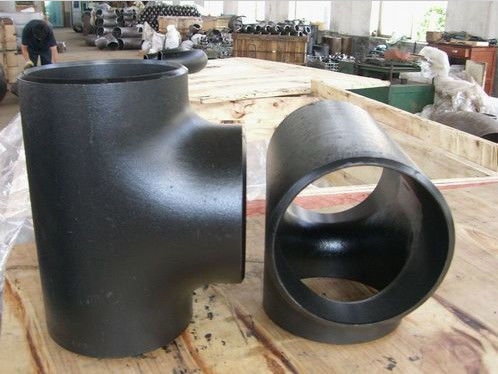

Una camiseta de reducción es una instalación de tuberías T-formada con dos mercados que corten en 90 grados a la mayoría de la línea. Estas camisetas son accesibles con una combinación de tamaños de diferenciación del mercado. En ASME B16.9 que reduce la estimación del puerto de la rama de la camiseta es más pequeño que los otros puertos del funcionamiento. La camiseta de reducción de acero inoxidable puede ser una clase de instalación de tuberías en la cual la medida del puerto de la rama es más pequeña que los puertos del funcionamiento. Esta clase de instalación de tuberías puede por otra parte considerar la disminución de la medida a partir del uno de los puertos corridos al otro.
| Tamaño nominal del tubo | Diámetro exterior en el cartabón |
Centro-a-fin | |||
|---|---|---|---|---|---|
| Funcionamiento | Mercado | Funcionamiento | Mercado | Funcionamiento (c) | Mercado (m) |
| el 1/2” | 1/4" 3/8" |
21,3 | 13,7 17,3 |
25 | 25 |
| 3/4" | 3/8" el 1/2” |
26,7 | 17,3 21,3 |
29 | 29 |
| 1" | el 1/2” 3/4" |
33,4 | 21,3 26,7 |
38 | 38 |
| 1 1/4" | el 1/2” 3/4" 1" |
42,2 | 21,3 26,7 33,4 |
48 | 48 |
| 1 1/2” | el 1/2” 3/4" 1" 1 1/4" |
48,3 | 21,3 26,7 33,4 42,2 |
57 | 57 |
| 2" | 3/4" 1" 1 1/4" 1 1/2” |
60,3 | 26,7 33,4 42,2 48,3 |
64 | 44 51 57 60 |
| 2 1/2” | 1" 1 1/4" 1 1/2” 2" |
73,0 | 33,4 42,2 48,3 60,3 |
76 | 57 64 67 70 |
| 3" | 1 1/4" 1 1/2” 2" 2 1/2” |
88,9 | 42,2 48,3 60,3 73,0 |
86 | 70 73 76 83 |
| 3 1/2” | 1 1/2” 2" 2 1/2” 3" |
101,6 | 48,3 60,3 73,0 88,9 |
95 | 79 83 89 92 |
| 4" | 1 1/2” 2" 2 1/2” 3" 3 1/2” |
114,3 | 48,3 60,3 73,0 88,9 101,6 |
105 | 86 89 95 98 102 |
| 5" | 2" 2 1/2” 3" 3 1/2” 4" |
141,3 | 60,3 73,0 88,9 101,6 114,3 |
124 | 105 108 111 114 117 |
| 6" | 2 1/2” 3" 3 1/2” 4" 5 |
168,3 | 73,0 88,9 101,6 114,3 141,3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2” 4" 5" 6" |
219,1 | 101,6 114,3 141,3 168,3 |
178 | 152 156 162 168 |
| 10" | 4" 5" 6" 8" |
273,0 | 114,3 141,3 168,3 219,1 |
216 | 184 191 194 203 |
| 12" | 5" 6" 8" 10" |
323,8 | 141,3 168,3 219,1 273,0 |
254 | 216 219 229 241 |
| 14" | 6" 8" 10" 12" |
355,6 | 168,3 219,1 273,0 323,8 |
279 | 238 248 257 270 |
| 16" | 6" 8" 10" 12" 14" |
406,4 | 168,3 219,1 273,0 323,8 355,6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457,0 | 219,1 273,0 323,8 355,6 406,4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508,0 | 219,1 273,0 323,8 355,6 406,4 457,0 |
381 | 324 333 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559,0 | 273,0 323,8 355,6 406,4 457,0 508,0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610,0 | 273,0 323,8 355,6 406,4 457,0 508,0 559,0 |
432 | 384 397 406 406 419 432 432 |
Las dimensiones están en milímetros
Fuente: ASME B16.9 – 2018
