Datos del producto:
|
| Material: | SS400 | Color: | Amarillo |
|---|---|---|---|
| Presión: | 5K 10K 16K 20K 30K 40K | Diseño especial: | Sí, es cierto. |
| Nombre: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/BL/COLOR AMARILLO de SOH Carbon Steel SS400 | La mayoría de los tipos comunes de reborde de JIS b2220 10k: | Forjado/roscado/atornilló/placa |
| Alta luz: | brida dn125 jis b2220,brida rf jis b2220,brida de acero inoxidable 304 jis b 2220 |
||

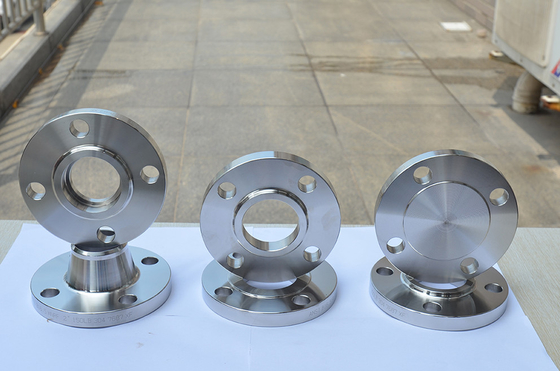

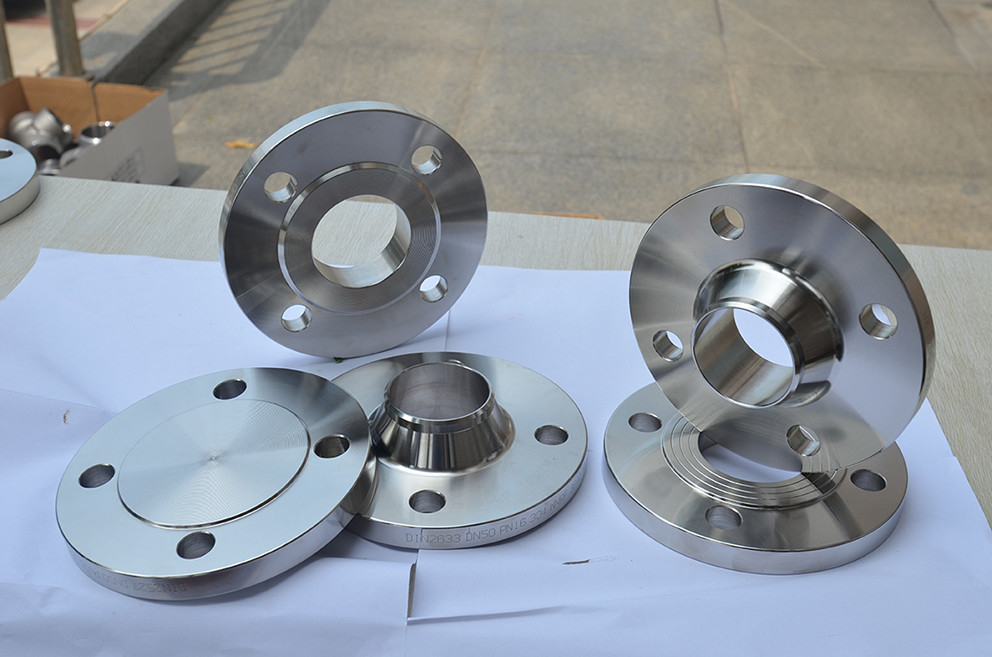

Brida de placa RF de acero inoxidable JIS B2220 DN125 304
Las bridas de acero inoxidable tienen una resistencia de diseño mecánico y una extensibilidad relativamente alta, y tienen un muy buen rendimiento de los materiales de acero inoxidable.Las bridas de acero inoxidable se utilizan generalmente para la conexión de tuberías y válvulas.Hay orificios en las piezas de conexión de la brida, los orificios de los pernos están estrechamente conectados con las dos bridas y hay juntas entre las dos bridas para garantizar la estanqueidad.Debido a sus excelentes propiedades, las bridas de acero inoxidable se utilizan ampliamente en muchas industrias.
El acero inoxidable es uno de los materiales metálicos muy poderosos.El material de acero inoxidable tiene una excelente resistencia a la corrosión, no solo puede mantener la integridad del diseño de la casa de construcción, sino que también es muy fácil de producir, procesar y fabricar para cumplir con los requisitos de desarrollo estructural de arquitectos y diseñadores.Hay una película de óxido en la superficie de la brida de acero inoxidable, por lo que no se corroerá en contacto con el oxígeno de la atmósfera.Pero otros metales reaccionan con el oxígeno en la atmósfera, como el acero al carbono común, el hierro continuará oxidándose y la corrosión continuará expandiéndose, formando poros.Por lo tanto, las bridas de acero inoxidable se destacan entre todas las bridas de metal, se destacan y no se pueden reemplazar.
| Nominal | Afuera | Adentro | Afuera | Dimensiones de la sección de la brida | Hoyo de tornillo | Ni | Aprox. | ||||||||||
| diá.de | diá.de | de | diá.de | t | T | diá.del centro | r | diá.de | diá.de | Tornillo. | No. | Agujero | Tornillo | Peso | |||
| Brida | Acero | Brida | Brida | a | b | Rostro | Rai- cara sed |
Círculo | de perno | diá. | Tamaño | (kg) | |||||
| Tubo | hacer | D | F | gramo | diámetro | Agujeros | h | COMPENSACIÓN | licenciado en Derecho | SOL | |||||||
| 10 | 17.3 | 17.8 | 90,0 | 12 | - | - | - | - | 1 | 46 | sesenta y cinco | 4 | 15 | M12 | 0.51 | 0.53 | - |
| 15 | 21.7 | 22.2 | 95.0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0.56 | 0,60 | - |
| 20 | 27.2 | 27.7 | 100.0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0.72 | 0.79 | - |
| 25 | 34,0 | 34.5 | 125.0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135.0 | dieciséis | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140.0 | dieciséis | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1.55 | 1.79 | - |
| 50 | 60.5 | 61.1 | 155.0 | dieciséis | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1.86 | 2.23 | - |
| sesenta y cinco | 76.3 | 77.1 | 175.0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90,0 | 185.0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2.58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195.0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3.90 | - |
| 100 | 114.3 | 115.4 | 210.0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139.6 | 141.2 | 250.0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166.6 | 280.0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6.30 | 10.10 | - |
| (175) | 190.7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6.75 | 11.80 | - |
| 200 | 216.3 | 218.0 | 330.0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 8.00 | - |
| (225) | 241.8 | 243.7 | 350.0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.80 | - |
| 250 | 267.4 | 269.5 | 400.0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12.70 |
| 300 | 318.5 | 321.0 | 445.0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | dieciséis | 25 | M22 | 12.60 | 27.80 | 13.80 |
| 350 | 355.6 | 358.1 | 490.0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | dieciséis | 25 | M22 | 16.30 | 36,90 | 18.20 |
| 400 | 406.4 | 409.0 | 560.0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | dieciséis | 27 | M24 | 23.20 | 52.10 | 25.80 |
| 450 | 457.2 | 460.0 | 620.0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29.30 | 68.40 | 33.40 |
| 500 | 508.0 | 511.0 | 675.0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33.30 | 81.60 | 38.00 |
| (550) | 558.8 | 562.0 | 745.0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42.90 | 105(112) | 49.40 |
| 600 | 609.6 | 613.0 | 795.0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120(134) | 52.60 |
| (650) | 660.4 | 664.0 | 845.0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51.80 | 144(161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70.20 |
| (750) | 762.0 | 766.0 | 970.0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72.80 | 214(248) | 86.50 |
| 800 | 812.8 | 817.0 | 1020.0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76.00 | 249(286) | 92.00 |
| (850) | 863.6 | 868.0 | 1070.0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (330) | 98.70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88.90 | (377) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | (512) | 133.00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163.00 | (854) | 215.00 |
| 1350 | 1371.6 | 1376.0 | 1630.0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204.00 | (1180) | 274.00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248.00 | (1590) | 340.00 |
| Tabla de tamaños de bridas JIS 10k | 1/2" (15 NB) a 48" (1200NB) DN10~DN5000 |
|---|---|
| Estándares de brida JIS 10k 80a | ANSI/ASME B16.5, B16.47 Serie A y B, B16.48, BS4504, BS 10, EN-1092, DIN, bridas ANSI, bridas ASME, bridas BS, bridas DIN, bridas EN, brida GOST, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Cálculo de presión de brida JIS 10k 50a en DIN | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 Brida JIS 10k |
| Brida JIS 10k rf Clasificación de presión ANSI | Clase 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS Brida JIS 10k 25a |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K Brida deslizante JIS 10k |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar Brida JIS 10k 80a |
| ES | 6Bar 10Bar 16Bar 25Bar 40Bar Brida de cuello de soldadura JIS 10k |
| Tipos más comunes de brida JIS b2220 10k | Forjado / Roscado / Atornillado / Placa |
| técnica de producción |
|
| JIS 10k deslizante en revestimiento de brida | Pintura negra al aceite, pintura antioxidante, chapada en zinc, amarillo transparente, brida JIS 10k galvanizada en frío y en caliente |
| Tipo de conexión/ Tipo de cara de brida | Cara elevada (RF), Junta tipo anillo (RTJ), Cara plana (FF), Macho-hembra grande (LMF), Cara con junta traslapada (LJF), Macho-hembra pequeño (SMF), Lengüeta pequeña, Lengüeta y ranura grandes , Surco |
| Certificados de prueba de brida JIS 10k | EN 10204/3.1B Certificado de materias primas Informe de prueba de radiografía 100% Informe de inspección de terceros, etc. |
| Prueba de brida ciega JIS 10k | Espectrógrafo de lectura directa, máquina de prueba hidrostática, detector de rayos X, detector de fallas trasónicas de interfaz de usuario, detector de partículas magnéticas |
| Diseño especial |
Según tu dibujo AS, ANSI, BS, DIN y JIS |
| Equipo | Máquina de prensa, máquina dobladora, máquina de empuje, máquina biseladora eléctrica, máquina de chorro de arena, etc. |
| Origen | India / Europa occidental / Japón / EE. UU. / Coreano |
| Brida JIS 10k 80a Usos y aplicaciones |
|
| Fabricante de |
DIN ANSI, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE, etc.
|
| Brida ciega JIS 10k Exportar a | Indonesia, Ucrania, India, Irlanda, Singapur, Arabia Saudita, España, Dubai, Perú, Tailandia, Corea, Irán, Canadá, EE. UU., Brasil, Egipto, Omán, etc. |
| Certificados de prueba de materiales (MTC) según EN 10204 3.1 y EN 10204 3.2, Certificados de prueba que certifican NACE MR0103, NACE MR0175 | |
Uno de los fabricantes de bridas JIS 10k rf de primera calidad que ofrece estas bridas JIS 10k 80a según el estándar.Excel Metal tiene certificación ISOFabricante de bridas JIS 10k 50ay brida JIS 10k 40a
| Brida de acero al carbono JIS b2220 10k | ASTM/ASME A/SA105 A/SA105N y A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, Die Steel, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, CS de alto rendimiento ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) |
| Brida de acero inoxidable JIS b2220 10k | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4308, DIN 1.4408, DIN 1.4306, DIN 1.4409 |
| Brida de aleación de acero JIS b2220 10k | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
| Brida de titanio JIS b2220 10k | ASTM B381 / ASME SB381, Titanio Gr.1, titanio gr.2, titanio gr.4, titanio gr.5, Titanio Gr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| Brida de cobre JIS b2220 10k | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12 000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, etc. |
| Brida de cobre níquel JIS b2220 10k | ASTM / ASME SB 61 / 62 / 151 / 152, Cobre Níquel 90/10 (C70600 ), Cupro Níquel 70/30 (C71500), UNS C71640 |
| Brida de latón JIS b2220 10k | 3602/2604/H59/H62/etc. |
| Brida Inconel JIS b2220 10k | Brida ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 JIS b2220 10k |
| Brida Hastelloy JIS b2220 10k | Bridas ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X |
| Brida Monel JIS b2220 10k | ASTM B564 / ASME SB564, Monel 400 (Núm. UNS N04400), Monel 500 (Núm. UNS N05500) |
| Brida de aleación 20 JIS b2220 10k | ASTM B462 / ASME SB462, aleación Carpenter® 20, aleación 20Cb-3 |
| Brida de aluminio JIS b2220 10k | 5052/6061/6063/2017/7075/etc. |
| Brida de níquel JIS b2220 10k | ASTM B564 / ASME SB564, Níquel 200, Níquel 201, Níquel 205, Níquel 205LC |
| Brida dúplex JIS b2220 10k | S31803 / S32205 A182 Gr. F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Brida Super Duplex JIS b2220 10k | S32750 / S32760 A182 Gr. F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Brida Incoloy JIS b2220 10k | Bridas ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 |
| Brida 254 Smo JIS b2220 10k | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 |
| Brida Nimonic JIS b2220 10k | Nimonic 75, Nimonic 80A, Nimonic 90 |
| Otro material de brida JIS b2220 10k | Bronce al estaño, Bronce al aluminio, Bronce al plomo |
Surgido como uno de los principales fabricantes de bridas JIS 10k 25a, tenemos una amplia gama de bridas JIS 10k 65a en todos los tamaños y dimensiones, distribuidor y proveedor de confianza de bridas JIS 10k 40a y proporcionamos JIS 10k deslizable en la brida envío inmediato en todo
