Datos del producto:
|
| Tipo de soldadura: | extremo soldado con autógena | Tipo que cabe: | CODO, CAMISETA, REDUCTOR, CASQUILLO |
|---|---|---|---|
| Capa: | EL ACEITE ANTIOXIDANTE, PINTURA NEGRA, GALVANIZÓ | tamaño: | el 1/2” - 80" |
| Material: | Acero de carbono, acero inoxidable | Grueso: | SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS |
| Tratamiento superficial: | Inconsútil, soldado con autógena | Estándar: | ASME B16.9/B16.28 |
| Alta luz: | El extremo de ASME B16.9 soldó con autógena las instalaciones de tuberías,el extremo del codo del wpb soldó con autógena las instalaciones de tuberías,codo de la soldadura de extremo del asme b16.28 |
||
El extremo de ASME B16.9 B16.28 soldó con autógena el casquillo del reductor de la camiseta del codo de las instalaciones de tuberías A234WPB
ASME B16.9 cubre dimensiones totales, tolerancias, grados, la prueba, y las marcas para las colocaciones buttwelding hechas en fábrica labradas del acero del carbono y de aleación de NPS el 1/2 a 48 (DN 15 hasta el 1200). Cubre las colocaciones de cualquier grueso de pared presentable. Este estándar no cubre las colocaciones buttwelding resistentes a la corrosión de la presión baja. Vea MSS SP-43, colocaciones de acero inoxidables labradas de la Extremo-soldadura.
Los codos cortos y las devoluciones del radio, que fueron incluidos previamente en ASME B16.28-1994, se incluyen en este estándar.
B16.9 debe ser utilizado conjuntamente con el equipo descrito en otros volúmenes de la serie de ASME B16 de estándares así como con otros estándares de ASME, tales como el código de recipiente de la caldera y del reactor y el B31 que instala tubos códigos.
Tipo que cabe:

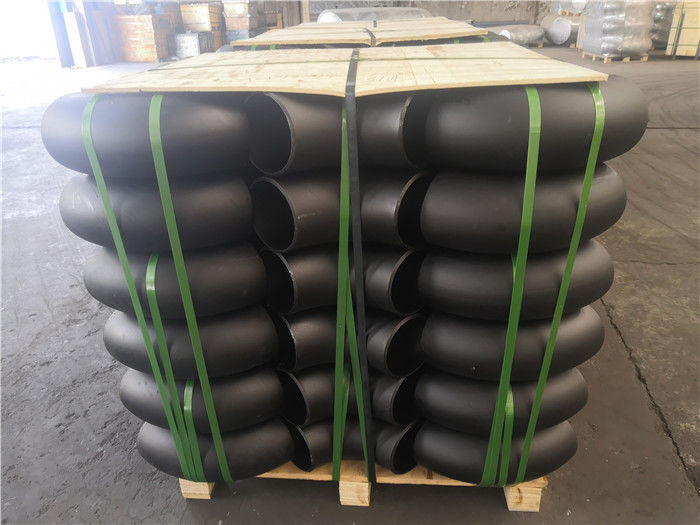

SENIOR de LR del codo (raidus largo) (radio corto) 45/60/90/180DEG; 3D/5D curva 45DEG/90DEG;

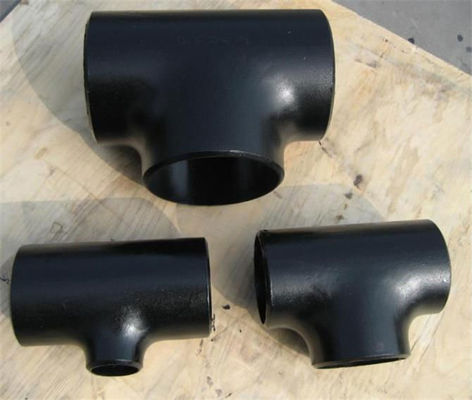

Camiseta, camiseta igual, reduciendo la camiseta, cruz, silla de montar

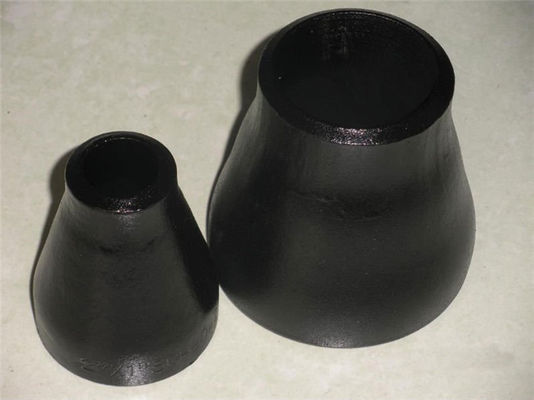

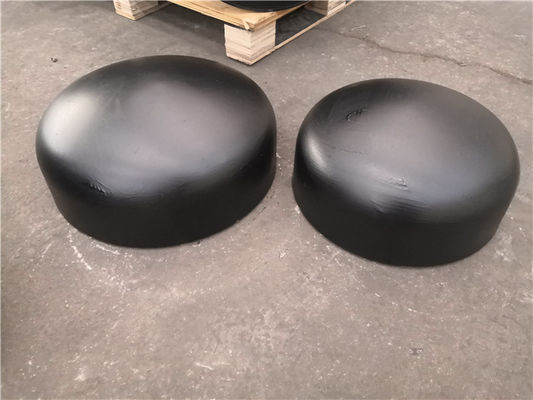

Reductor concéntrico del reductor, reductor excéntrico, casquillo de extremo de tubo
Material:
carbono ASTM de acero A234 WPB, WP9, ASTM A420 GR. WPL6, ASTM A105, ASTM A694 F42-F70
ASTM de acero inoxidable A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; Estruendo 1,4404
| NPS | O.D. D |
el 90° Rad largo Centro a terminar |
45° Rad largo Centro a terminar B |
el 90° 3D Centro a terminar |
45° 3D Centro a terminar B |
| el 1/2 | 21,3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
