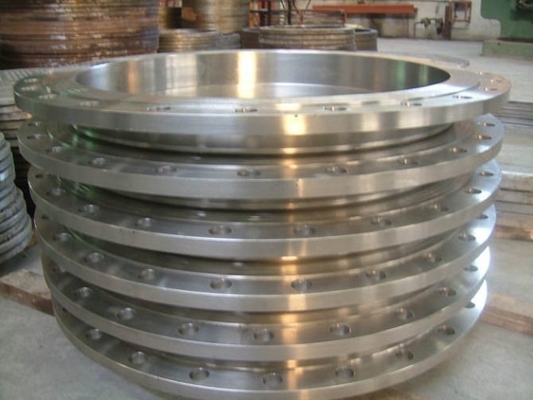

600 libras de resbalón de acero inoxidable de Ss304l en el reborde forjado

600 libras de resbalón de acero inoxidable de Ss304l en el reborde forjado
600 libras de resbalón de acero inoxidable de Ss304l en el reborde forjado 600 libras de resbalón de acero inoxidable de Ss304l en el reborde forjado 600 libras de resbalón de acero inoxidable de Ss304l en el reborde forjado 600 libras de resbalón de acero inoxidable de Ss304l en el reborde forjado

Ampliación de imagen :  600 libras de resbalón de acero inoxidable de Ss304l en el reborde forjado

Datos del producto:
Lugar de origen: China
Nombre de la marca: XF
Certificación: TUV , ISO9001
Número de modelo: ½” (15 NOTA) a 48" (1200NB) en 150 libras, 300 libras, 600 libras, 900 libras, 1500 libras, 2500 lib
Pago y Envío Términos:
Cantidad de orden mínima: 100pcs
Precio: --

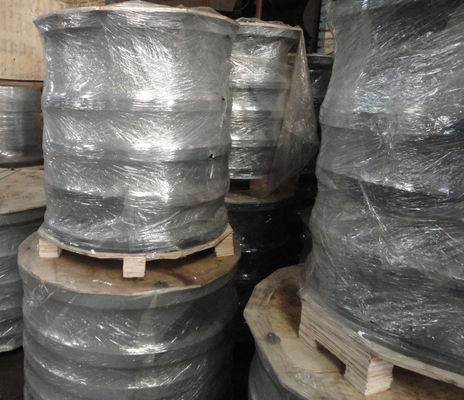

Detalles de empaquetado: Fumigue o fumigue no la madera contrachapada/la plataforma o la caja de madera
Tiempo de entrega: 30 DÍAS -40DAYS
Condiciones de pago: L/C, D/A, D/P, T/T
Capacidad de la fuente: 2000-3000 toneladas por mes
Contacto

600 libras de resbalón de acero inoxidable de Ss304l en el reborde forjado

descripción
acero de carbono: , S235JRG2, P245GH, P250GH, A105, SS400, SF440 Acero inoxidable: F304 F304L F316 F316L
TAMAÑO: EL 1/2” NOTA A 48" NOTA Presión: 150 LIBRAS, 300 LIBRAS, 600 LIBRAS, 900 LIBRAS, 1500LBS, 2500LBS
Tratamiento superficial: Pintura antioxidante transparente/amarilla/negra del aceite antioxidante, cinc, caliente sumergido g Embalaje: Fumigue o fumigue no la madera contrachapada/la plataforma o la caja de madera
Uso: Campo petrolífero, a poca distancia de la costa, circuito de agua, construcción naval, gas natural,
Alta luz:

600 libras de resbalón de acero inoxidable en el reborde

,

resbalón de acero inoxidable de ss304l en el reborde

,

los ss se deslizan en el reborde forjado

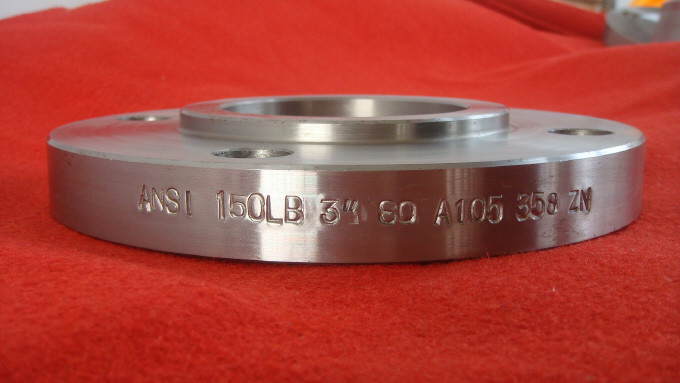

REBORDE SLIP DE LA CLASE 150 DEL ANSI B16.5 EN EL ACERO DE CARBONO A105 Y EL REBORDE FORJADO DE ACERO INOXIDABLE DE SS304L



ASME/ANSI B16.5 proporciona

  • cuello de la soldadura
  • mocasín
  • soldadura del zócalo
  • roscado
  • junta de revestimiento
  • ciego

dimensiones del reborde para los tubos el 1/2 de alcance” a 24" - en las clases 150 a 2500 de alcance. Nota que los grados son en pasos con terminología como clase de ASME xxx o API xxxx.

En general usted necesita especificar el horario (grueso) del tubo conectado cuando está siendo extremo soldado con autógena al reborde. Las conexiones soldadas con autógena y roscadas del zócalo son inafectadas por grueso de pared y deben requerir solamente el OD.

Tamaño nominal del tubo
NPS
(pulgadas)		 Clase 150
Diámetro de
Reborde
(pulgadas)		 No.
de
Pernos		 Diámetro de
Pernos
(pulgadas)		 Diámetro de
Agujeros de perno
(pulgadas)		 Perno
Círculo
(pulgadas)
1/4 3-3/8 4 el 1/2 0,62 2-1/4
el 1/2 3-1/2 4 el 1/2 0,62 2-3/8
3/4 3-7/8 4 el 1/2 0,62 2-3/4
1 4-1/4 4 el 1/2 0,62 3-1/8
1-1/4 4-5/8 4 el 1/2 0,62 3-1/2
1-1/2 5 4 el 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1,12 18-3/4
16 23-1/2 16 1 1,12 21-1/4
18 25 16 1-1/8 1,25 22-3/4
20 27-1/2 20 1-1/8 1,25 25
24 32 20 1-1/4 1,38 29-1/2
  • 1 pulgada = 25,4 milímetros
Tamaño nominal del tubo
NPS
(pulgadas)		 Clase 300
Diámetro de
Reborde
(pulgadas)		 No.
de
Pernos		 Diámetro de
Pernos
(pulgadas)		 Diámetro de
Agujeros de perno
(pulgadas)		 Perno
Círculo
(pulgadas)
1/4 3-3/8 4 el 1/2 0,62 2-1/4
el 1/2 3-3/4 4 el 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1,12 15-1/4
12 20-1/2 16 1-1/8 1,25 17-3/4
14 23 20 1-1/8 1,25 20-1/4
16 25-1/2 20 1-1/4 1,38 22-1/2
18 28 24 1-1/4 1,38 24-3/4
20 30-1/2 24 1-1/4 1,38 27
24 36 24 1-1/2 1,62 32
Tamaño nominal del tubo
NPS
(pulgadas)		 Clase 400
Diámetro de
Reborde
(pulgadas)		 No.
de
Pernos		 Diámetro de
Pernos
(pulgadas)		 Diámetro de
Agujeros de perno
(pulgadas)		 Perno
Círculo
(pulgadas)
1/4 3-3/8 4 el 1/2 0,62 2-1/4
el 1/2 3-3/4 4 el 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1,12 13
10 17-1/2 16 1-1/8 1,25 15-1/4
12 20-1/2 16 1-1/4 1,38 17-3/4
14 23 20 1-1/4 1,38 20-1/4
16 25-1/2 20 1-3/8 1,5 22-1/2
18 28 24 1-3/8 1,5 24-3/4
20 30-1/2 24 1-1/2 1,62 27
24 36 24 1-3/4 1,88 32
Tamaño nominal del tubo
NPS
(pulgadas)		 Clase 600
Diámetro de
Reborde
(pulgadas)		 No.
de
Pernos		 Diámetro de
Pernos
(pulgadas)		 Diámetro de
Agujeros de perno
(pulgadas)		 Perno
Círculo
(pulgadas)
1/4 3-3/8 4 el 1/2 0,62 2-1/4
el 1/2 3-3/4 4 el 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1,12 10-1/2
6 14 12 1 1,12 11-1/2
8 16-1/2 12 1-1/8 1,25 13-3/4
10 20 16 1-1/4 1,38 17
12 22 20 1-1/4 1,38 19-1/4
14 23-3/4 20 1-3/8 1,5 20-3/4
16 27 20 1-1/2 1,62 23-3/4
18 29-1/4 20 1-5/8 1,75 25-3/4
20 32 24 1-5/8 1,75 28-1/2
24 37 24 1-7/8 2 33
Tamaño nominal del tubo
NPS
(pulgadas)		 Clase 900
Diámetro de
Reborde
(pulgadas)		 No.
de
Pernos		 Diámetro de
Pernos
(pulgadas)		 Diámetro de
Agujeros de perno
(pulgadas)		 Perno
Círculo
(pulgadas)
el 1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1,25 9-1/4
5 13-3/4 8 1-1/4 1,38 11
6 15 12 1-1/8 1,25 12-1/2
8 18-1/2 12 1-3/8 1,5 15-1/2
10 21-1/2 16 1-3/8 1,5 18-1/2
12 24 20 1-3/8 1,5 21
14 25-1/4 20 1-1/2 1,62 22
16 27-3/4 20 1-5/8 1,75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2,12 29-1/2
24 41 20 2-1/2 2,62 35-1/2
Tamaño nominal del tubo
NPS
(pulgadas)		 Clase 1500
Diámetro de
Reborde
(pulgadas)		 No.
de
Pernos		 Diámetro de
Pernos
(pulgadas)		 Diámetro de
Agujeros de perno
(pulgadas)		 Perno
Círculo
(pulgadas)
el 1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 10-1/2 8 1-1/8 1,25 8
4 12-1/4 8 1-1/4 1,38 9-1/2
5 14-3/4 8 1-1/2 1,62 11-1/2
6 15-1/2 12 1-3/8 1,5 12-1/2
8 19 12 1-5/8 1,75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2,12 22-1/2
14 29-1/2 16 2-1/4 2,38 25
16 32-1/2 16 2-1/2 2,62 27-3/4
18 36 16 2-3/4 2,88 30-1/2
20 38-3/4 16 3 3,12 32-3/4
24 46 16 3-1/2 3,62 39
Tamaño nominal del tubo
NPS
(pulgadas)		 Clase 2500
Diámetro de
Reborde
(pulgadas)		 No.
de
Pernos		 Diámetro de
Pernos
(pulgadas)		 Diámetro de
Agujeros de perno
(pulgadas)		 Perno
Círculo
(pulgadas)
el 1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1,12 5-1/8
1-1/2 8 4 1-1/8 1,25 5-3/4
2 9-1/4 8 1 1,12 6-3/4
2-1/2 10-1/2 8 1-1/8 1,25 7-3/4
3 12 8 1-1/4 1,38 9
4 14 8 1-1/2 1,62 10-3/4
5 16-1/2 8 1-3/4 1,88 12-3/4
6 19 8 2 2,12 14-1/2
8 21-3/4 12 2 2,12 17-1/4
10 26-1/2 12 2-1/2 2,62 21-1/4
12 30 12 2-3/4 2,88 24-3/8



600 libras de resbalón de acero inoxidable de Ss304l en el reborde forjado 0600 libras de resbalón de acero inoxidable de Ss304l en el reborde forjado 1600 libras de resbalón de acero inoxidable de Ss304l en el reborde forjado 2

etiqueta:

Reborde de acero del ANSI B16.5 de carbono,

REBORDE DEL ANSI B16.5 B16.47 SORF,

REBORDE Wnrf 150lbs 300lbs 316l
