Datos del producto:
|
| Acero de carbono: | A234WPB | ACERO DE LOS SS: | 304L, 316L |
|---|---|---|---|
| Tipo: | LR, SENIOR | Grado: | 45° el 90° 180° |
| Capa: | Aceite antioxidante, pintura negra | ||
| Alta luz: | codo galvanizado negro de la tubería de acero,codo de la tubería de acero del wpb del astm a234,codo de acero de carbono del wpb a234 |
||
Según la forma, hay recto y de reducción del codo.
Dependiendo del ángulo, hay normalmente codo de 45 grados, de 90 grados y de 180 grados.
Según lo basado en radio, hay el radio largo (1.5D) y codo corto del radio (1D).
Para la conexión, ellos pueda dividido en codo de la soldadura del zócalo, codo de la soldadura de extremo y codo roscado.

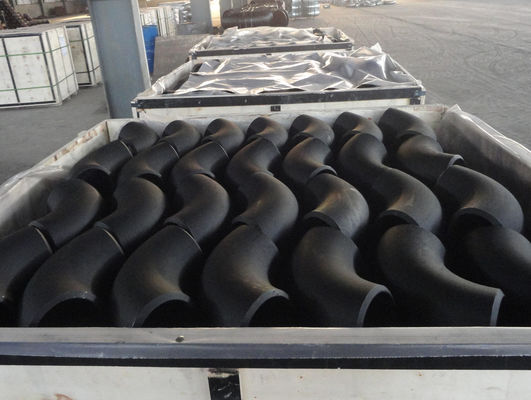

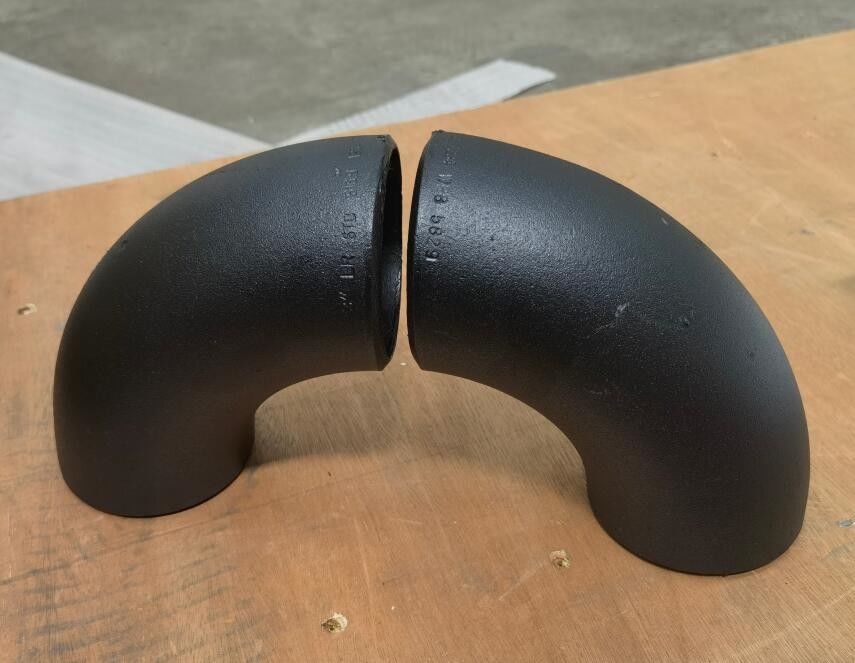

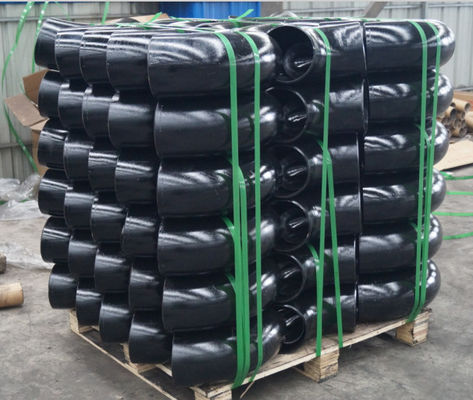

Marcamos todas las colocaciones Buttweld de acero de carbono con el nombre, grado, calor grueso no, del tamaño, del estándar y del horario. Después de hecho de la voladura, de la pintura y del marcado 90 del codo del grado ASTM A234 WPB, nuestros trabajadores los envolvieron con espuma plástica y los embalaron en casos o plataformas de madera.
Las etiquetas claras se marcan con etiqueta en fuera del paquete para la identificación fácil de la cantidad y cuidado de la identificación del producto el gran se toma durante la operación y el transporte.
| NPS | O.D. D |
el 90° Rad largo Centro a terminar |
45° Rad largo Centro a terminar B |
el 90° 3D Centro a terminar |
45° 3D Centro a terminar B |
|---|---|---|---|---|---|
| el 1/2 | 21,3 | 38 | 16 | ||
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
El codo de acero de 45 grados de carbono y las dimensiones de acero del codo de 90 grados de carbono están en milímetros salvo indicación contraria. El grueso de pared (t) se debe especificar por el cliente.
TOLERANCIAS DIMENSIONALES DE LOS CODOS de la SOLDADURA de EXTREMO - 45° Y el 90° - LR Y 3D - ASME B16.9
| Tamaño nominal del tubo | el 1/2 a 2.1/2 | 3 a 3.1/2 | 4 | 5 a 8 |
| Diámetro exterior en (d) biselado |
+ 1,6 - 0,8 |
1,6 | 1,6 | + 2,4 - 1,6 |
| Dentro de diámetro en el extremo | 0,8 | 1,6 | 1,6 | 1,6 |
| Centro para terminar a LR (A/B) | 2 | 2 | 2 | 2 |
| Centro para terminar 3D (A/B) | 3 | 3 | 3 | 3 |
| Tamaño nominal del tubo | 10 a 18 | 20 a 24 | 26 a 30 | 32 a 48 |
| Diámetro exterior en (d) biselado |
+ 4 - 3,2 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Dentro de diámetro en el extremo | 3,2 | 4,8 | + 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Centro para terminar a LR (A/B) | 2 | 2 | 3 | 5 |
| Centro para terminar 3D (A/B) | 3 | 3 | 6 | 6 |
| Grueso de pared (t) | No menos que 87,5% de grueso de pared nominal |
|||
Dimensiones del codo de ASTM A234 WPB
Estándar: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510
Diámetro: DN20 a DN1500/3/4" a 60"
Horario: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
Radio: Radio corto (SENIOR) y radio largo (LR)
Tipo: Inconsútil y soldado con autógena
Superficie: La cartilla negra, galvanizó
