Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas

Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas
Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas

Ampliación de imagen :  Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: XF
Certificación: ISO, CE
Número de modelo: XF-FLANGE058
Pago y Envío Términos:
Cantidad de orden mínima: 2TONS
Precio: USD1580/TON TO USD2640/TON
Detalles de empaquetado: CAJAS Y PLATAFORMAS DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 10-45DAYS
Condiciones de pago: L/C, D/P, T/T
Capacidad de la fuente: 5000TONS/MONTH
Contacto

Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas

descripción
PRESIÓN: PN6 PN10 PN16 PN25 PN40 PN63 ESTÁNDAR: GOST33259 TYPE01 GOST33259 TYPE11
TIPO: REBORDE DE WN, TAN REBORDE, REBORDE CIEGO, REBORDE DEL INTERRUPTOR, REBORDE DE PLACA, REBORDE DE LA TAMAÑO: EL 1/2” A 80", 0,5 PULGADAS A 80 PULGADAS
TRATAMIENTO SUPERFICIAL: PINTURA NEGRA, PINTURA AMARILLA, GALVANIZANDO, ACEITE ANTIOXIDANTE REBORDE DE AISLAMIENTO DE LA CARA: CARA AUMENTADA (RF), CARA PLANA (FF), TIPO COMÚN DEL ANILLO (RTJ)
Paquete: Cajas/plataformas dignas de la madera contrachapada del mar Término de precio: MANDO, CIF, CFR
Período de la producción: menos que 60tons dentro de 30days, más que 60tons 50days Certificado: PED, ISO
MATERIAL: ACERO INOXIDABLE DE ACERO SS304L SS316L de CARBONO CT20 16Mn
Alta luz:

reborde ciego de acero de carbono pn63

,

reborde ciego de acero de carbono de 0

,

5 pulgadas

REBORDE DE ACERO INOXIDABLE DEL REBORDE DEL GOST 33259 DE PLACA TYPE01 DEL REBORDE DEL GOST 33259 TYPE11 WN DEL REBORDE DE CARBONO DEL REBORDE DE ACERO DEL ACERO

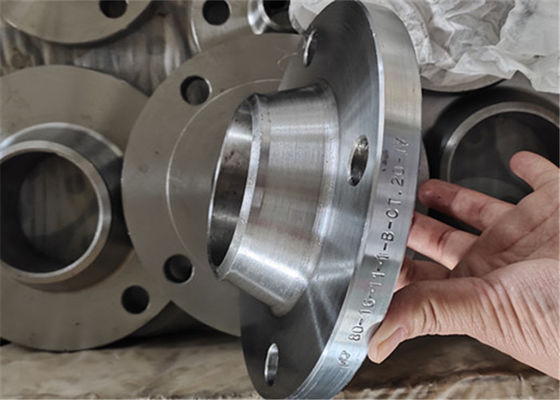

El reborde del cuello de la soldadura de GOST33259 TYPE11 es diseñado para articular un sistema aflautado por la soldadura a tope. El eje, o el cuello, transfiere las tensiones al tubo para reducir altas concentraciones de tensión. El diámetro interior del reborde del cuello de la soldadura hace juego el diámetro interior del tubo.
El reborde del cuello de la soldadura se proporciona típicamente una cara aumentada (RF), la cara plana (FF), o el tipo cara de la junta (RTJ) del anillo. Cuando una cara aumentada es necesaria para el reborde del cuello de la soldadura, la altura estándar es 1/16” para los rebordes ciegos debajo de PN40. Para el reborde ciego de 400# y para arriba, el reborde ciego estándar aumentó altura de la cara es 1/4".
La COLOCACIÓN DE ACERO del REBORDE de HEBEI XINFENG podemos proveer para soldar con autógena los rebordes del cuello en todos los grados, especificación y tamaños de los materiales. La FIT DE ACERO del REBORDE de HEBEI XINFENG tiene un poco de reborde del cuello de la soldadura de la entrega de la acción y de la poder en 3 días.
Especificaciones:
Tamaño: el 1/2” a 96".
Cara del reborde: Cara aumentada (RF), cara plana (FF), Ring Type Joint (RTJ), T&G.
Presión del reborde: PN6-PN63.
Material:
Acero de carbono: CT20 16MN
A baja temperatura: ASTM A350 LF1 LF2 CL1/CL2, LF3 CL1/CL2.
Acero inoxidable: ASTM A182 F304/304L, F316/316L, F321.




TAMAÑO MATERIAL TIPO DEL REBORDE
el 1/2” - 80" Acero inoxidable reborde del cuello de la soldadura
Resbalón en el reborde
reborde de la soldadura del zócalo
LAP Joint Flange
Reborde roscado
reborde ciego
ACERO DE CARBONO, ACERO INOXIDABLE reborde del cuello de la soldadura
Resbalón en el reborde
reborde de la soldadura del zócalo
LAP Joint Flange
Reborde roscado
reborde ciego
Cara de aislamiento de rebordes RF con final serrado
FF con 3 líneas de flotación
FF con finis lisos
RTJ (Ring Joint Type)
FF con final serrado
RF con las líneas de agua





Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas 0



PN DN D DB b Diámetro del RF grueso del RF D1 d n C1*45°
PN6 10 75 15 12 35 2 50 11 4 2
15 80 19 12 40 2 55 11 4 2
20 90 26 14 50 2 65 11 4 2
25 100 33 14 60 2 75 11 4 3
32 120 39 15 70 2 90 14 4 3
40 130 46 16 80 3 100 14 4 3
50 140 59 16 90 3 110 14 4 3
65 160 78 16 110 3 130 14 4 4
80 185 91 18 128 3 150 18 4 4
100 205 110 18 148 3 170 18 4 4
125 235 135 20 178 3 200 18 8 4
150 260 161 20 202 3 225 18 8 4
200 315 222 22 258 3 280 18 8 4
250 370 273 23 312 3 335 18 12 6
300 435 325 24 365 4 395 22 12 6
350 485 377 26 415 4 445 22 12 7
400 535 426 28 465 4 495 22 16 7
450 590 480 28 520 4 550 22 16 7
500 640 530 29 570 4 600 22 16 7
600 755 630 30 670 5 705 26 20 7
700 860 720 32 775 5 810 26 24 7
800 975 820 32 880 5 920 30 24 9
900 1075 920 34 980 5 1020 30 24 9
1000 1175 1020 36 1080 5 1120 30 28 10
1200 1400 1220 39 1295 5 1340 33 32 10
1400 1620 1420 48 1510 5 1560 33 36 10
1600 1820 1620 53 1710 5 1760 33 40 10
PN10 15 95 19 12 47 2 65 14 4 2
20 105 26 14 58 2 75 14 4 2
25 115 33 14 68 2 85 14 4 3
32 135 39 16 78 2 100 18 4 3
40 145 46 18 88 3 110 18 4 3
50 160 59 18 102 3 125 18 4 3
65 180 78 20 122 3 145 18 4 4
80 195 91 20 133 3 160 18 4 4
100 215 110 22 158 3 180 18 8 4
125 245 135 24 184 3 210 18 8 4
150 280 161 24 212 3 240 22 8 4
200 335 222 24 268 3 295 22 8 4
250 390 273 26 320 3 350 22 12 6
300 440 325 28 370 4 400 22 12 6
350 500 377 28 430 4 460 22 16 7
400 565 426 30 482 4 515 26 16 7
450 615 480 30 532 4 565 26 20 7
500 670 530 32 585 4 620 26 20 7
600 780 630 36 685 5 725 30 20 7
700 895 720 39 800 5 840 30 24 9
800 1010 820 42 905 5 950 33 24 9
900 1110 920 45 1005 5 1050 33 28 9
1000 1220 1020 48 1110 5 1160 33 28 10
1200 1455 1222 56 1330 5 1380 39 32 10
1400 1675 1420 65 1530 5 1590 45 36 10
1600 1915 1620 75 1750 5 1820 52 40 10
PN16 15 95 19 14 47 2 65 14 4 2
20 105 26 16 58 2 75 14 4 2
25 115 33 18 68 2 85 14 4 3
32 135 39 18 78 2 100 18 4 3
40 145 46 20 88 3 110 18 4 3
50 160 59 22 102 3 125 18 4 3
65 180 78 24 122 3 145 18 4 4
80 195 91 24 133 3 160 18 4 4
100 215 110 26 158 3 180 18 8 4
125 245 135 28 184 3 210 18 8 4
150 280 161 28 212 3 240 22 8 4
200 335 222 30 268 3 295 22 12 4
250 405 273 31 320 3 355 26 12 6
300 460 325 32 370 4 410 26 12 6
350 520 377 34 430 4 470 26 16 7
400 580 426 38 482 4 525 30 16 7
450 640 480 42 532 4 585 30 20 7
500 710 530 48 585 4 650 33 20 7
600 840 630 50 685 5 770 39 20 7
700 910 720 52 800 5 840 39 24 9
800 1020 820 54 905 5 950 39 24 9
900 1120 920 59 1005 5 1050 39 28 9
1000 1255 1020 63 1110 5 1170 45 28 10
1200 1485 1220 76 1330 5 1390 52 32 10
PN25 15 95 19 16 47 2 65 14 4 2
20 105 26 18 58 2 75 14 4 2
25 115 33 18 68 2 85 14 4 3
32 135 39 20 78 2 100 18 4 3
40 145 46 22 88 3 110 18 4 3
50 160 59 24 102 3 125 18 4 3
65 180 78 24 122 3 145 18 8 4
80 195 91 26 133 3 160 18 8 4
100 230 110 28 158 3 190 22 8 4
125 270 135 30 184 3 220 26 8 4
150 300 161 30 212 3 250 26 8 4
200 360 222 32 278 3 310 26 12 4
250 425 273 34 335 3 370 30 12 6
300 485 325 36 390 4 430 30 16 6
350 550 377 42 450 4 490 33 16 7
400 610 426 44 505 4 550 33 16 7
450 660 480 48 555 4 600 33 20 7
500 730 530 52 615 4 660 39 20 7
600 840 630 54 720 5 770 39 20 7
700 960 720 60 820 5 875 45 24 9
800 1075 820 68 930 5 990 45 24 9
1000 1315 1020 70 1140 5 1210 56 28 10




Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas 1



Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas 2



Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas 3



Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas 4



Reborde ciego de acero forjado de carbono del PED Pn63 0,5 pulgadas 5
