Aceite anti del moho del negro del casquillo Sch40 Sch80 del reductor de la camiseta del codo de Asme B16 9 de la instalación de tuberías

Tuberías el codo de la instalación B16.9; Camiseta; Reductor; Casquillo; Sch40; Sch80; Negro; Aceite antioxidante

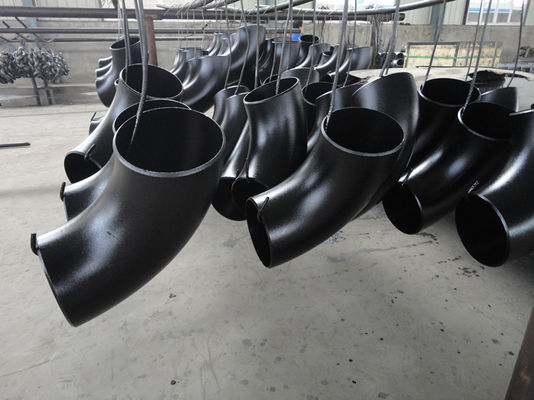

Uno de los métodos mas comunes para fabricar codos está utilizando el mandril caliente que dobla de las tuberías de acero rectas. Después de calentar la tubería de acero en una temperatura elevada, el tubo es empujado, ampliado, curva por las herramientas internas del mandril paso a paso. La aplicación del doblez caliente del mandril puede fabricar un codo inconsútil de la gama de tallas ancha. Las características del doblez del mandril son fuertemente depender de la forma y de las dimensiones integrales del mandril. Las ventajas que usan de codos de doblez calientes incluyen una desviación más pequeña del grueso y un radio de doblez más fuerte que el otro tipo de doblez del método. Mientras tanto, usando el doblez en vez de curvas prefabricadas reduce substancialmente el número de soldaduras necesarias. Esto reduce la cantidad de trabajo requerida y aumenta la calidad y la utilidad de tubos. Sin embargo, el doblez frío es el proceso a la encorvadura la tubería de acero recta en las temperaturas normales en una dobladora. El doblez frío es conveniente para los tubos con un diámetro externo de 17,0 a 219,1 milímetros, y el grueso de pared 2,0 a 28,0 milímetros. El radio de doblez recomendado es 2,5 que lo hace x. Normalmente en un radio de doblez de 40D. Usando el doblez frío, podemos conseguir pequeños codos del radio, pero necesitamos embalar los internals con la arena para evitar el arrugar. El doblez frío es un método de doblez rápido y barato. Es una opción competitiva para hacer tuberías y piezas de la máquina.

Proceso de fabricación soldado con autógena del codo (pequeño y grande)

Los codos soldados con autógena se hacen de las placas de acero, así que no es codos de acero inconsútiles. Utilice un molde y presione la placa de acero a la forma del codo, después suelde con autógena la costura para ser un codo de acero del final. Es el viejo método de producción de los codos. Los últimos años los pequeños codos de los tamaños casi ahora se fabrican de las tuberías de acero. Para los codos grandes del tamaño, por ejemplo, es muy difícil producir los codos más de 36" OD de las tuberías de acero. Se hace tan comúnmente de las placas de acero, presionando la placa a la forma del medio codo, y soldando con autógena las dos mitades juntas. Puesto que los codos se sueldan con autógena en su cuerpo, la inspección de la junta de soldadura es necesaria. Utilizamos comúnmente la inspección de la radiografía como el NDT.

ASTM A234

Esta especificación cubre el acero de carbono labrado y alea las colocaciones de acero de la construcción inconsútil y soldada con autógena. A menos que la construcción inconsútil o soldada con autógena se especifique en orden, o se pueda suministrar en la opción del proveedor. Todas las colocaciones soldadas con autógena de la construcción según este estándar se suministran la radiografía 100%. Debajo de ASTM A234, varios grados están disponibles dependiendo de la composición química. La selección dependería del material del tubo conectado con estas colocaciones.

Algunos de los grados disponibles debajo especificación de material conectada de este tubo de la especificación y de la correspondencia se enumeran abajo:

ASTM A403

Esta especificación cubre dos clases generales, WP y CR, de colocaciones de acero inoxidables austeníticas labradas de la construcción inconsútil y soldada con autógena.
Las colocaciones del WP de la clase se fabrican a los requisitos de ASME B16.9 y de ASME B16.28 y se subdividen en tres subclases como sigue:

• WP – SManufactured del producto inconsútil por un método inconsútil de fabricación.
• WP – Se radiografía W estas colocaciones contener las soldaduras y todas las soldaduras hechas por el fabricante apropiado incluyendo comenzar la soldadura del tubo si el tubo fue soldado con autógena con la adición del material de relleno. Sin embargo no se hace ninguna radiografía para la soldadura del tubo que comienza si el tubo fue soldado con autógena sin la adición de material de relleno.
• WP-WX estas colocaciones contener las soldaduras y todas las soldaduras si es hecho por el fabricante apropiado o por el fabricante de la materia prima están radiografiados.

Las colocaciones del CR de la clase se fabrican a los requisitos de MSS-SP-43 y no requieren el examen no destructivo.

Debajo de ASTM A403 varios grados están disponibles dependiendo de la composición química. La selección dependería del material del tubo conectado con estas colocaciones. Algunos de los grados disponibles debajo especificación de material conectada de este tubo de la especificación y de la correspondencia se enumeran abajo:

ASTM A420

Esta especificación cubre el acero de carbono labrado y alea las colocaciones de acero de la construcción inconsútil y soldada con autógena prevista para el uso en las bajas temperaturas. Cubre cuatro grados WPL6, WPL9, WPL3 y WPL8 dependiendo de la composición química. Las colocaciones WPL6 son impacto probado en los temporeros – 50° C, WPL9 en -75° C, WPL3 en -100° C y WPL8 en la temperatura de -195° C.

Los grados permisibles de la presión para las colocaciones se pueden calcular según lo para el tubo sin soldadura recto de acuerdo con las reglas establecidas en la sección aplicable de ASME B31.3.

El grueso de pared del tubo y el tipo material serán que con los cuales las colocaciones se han pedido para ser utilizadas, su identidad en las colocaciones está en lugar de marcas de clasificación de la presión.
