Datos del producto:
|
| Material: | Acero de carbono y acero inoxidable | Tratamiento superficial: | El aceite ligero, galvaniza |
|---|---|---|---|
| Presión: | 600kpa 1000kpa 1600kpa 2500kpa | Tipo: | ASÍ PUES, CIEGO |
| tamaño: | DN15-DN600 | ||
| Alta luz: | reborde de la tabla D de 1600kpa 2500kpa,1600kpa reborde de la tabla E,2500kpa reborde de la tabla D |
||

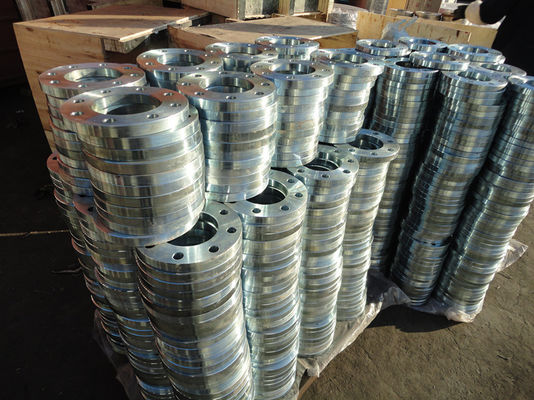

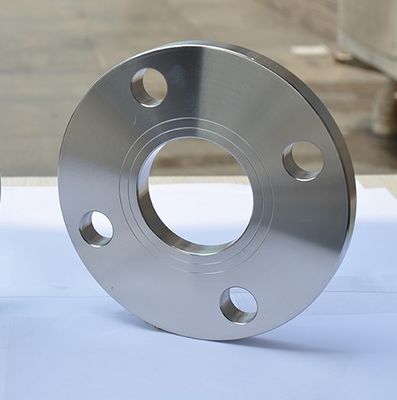

REBORDE del ACERO de CARBONO de la TABLA E de la TABLA D del REBORDE de PLACA de SABS 1123 600kpa 1000kpa 1600kpa 2500kpa
|
ESTÁNDAR
|
Tipo |
Presión |
Material | tamaño |
Proceso |
Superficie tratamiento |
|
SABS1123
|
ASÍ PUES, CIEGO |
600kpa 1000kpa 1600kpa 2500kpa |
acero de carbono acero inoxidable |
DN15-DN600 |
FORJÓ, FORJANDO |

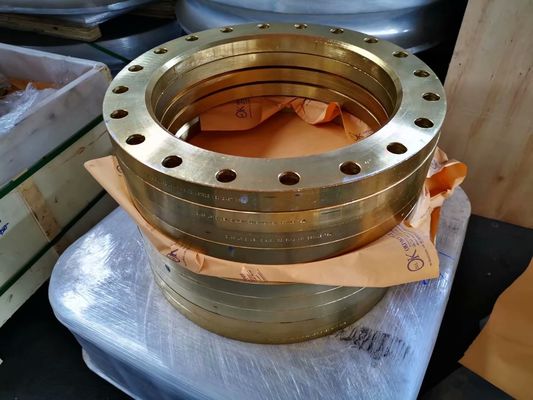

Pintura amarilla Aceite ligero |
S.A.B.S 1123 ensancha
S.A.B.S 1123 ensancha
| KPa 1000 de la presión nominal 1000/2 = cuadro 9 1000/4 = cuadro 11 1000/3 = cuadro 10 1000/8 = cuadro 13 | ||||||||||||||||||
| Nom. Tamaño |
Tubo O.D d1 |
Reborde | Cara aumentada |
Empernado |
Perforación | Cuello | Boss | |||||||||||
| D | b | b1 | b2 | b3 | h | h1 | d4 | f | No. | d2 | k | d3 | h2 | r | d5 | |||
| 10 | 17,2 | 90 | 8 | 10 | 8 | 10 | 14 | 35 | 40 | 2 | M12 | 4 | 14 | 60 | 28 | 6 | 4 | 30 |
| 15 | 21,3 | 95 | 8 | 10 | 8 | 10 | 14 | 35 | 45 | 2 | M12 | 4 | 14 | 65 | 32 | 6 | 4 | 35 |
| 20 | 26,9 | 105 | 8 | 10 | 8 | 10 | 16 | 38 | 58 | 2 | M12 | 4 | 14 | 75 | 40 | 6 | 4 | 45 |
| 25 | 33,7 | 115 | 8 | 10 | 8 | 10 | 16 | 38 | 68 | 2 | M12 | 4 | 14 | 85 | 46 | 6 | 4 | 52 |
| 32 | 42,4 | 140 | 10 | 10 | 10 | 10 | 20 | 40 | 78 | 2 | M16 | 4 | 18 | 100 | 56 | 6 | 6 | 60 |
| 40 | 48,3 | 150 | 10 | 10 | 10 | 10 | 20 | 42 | 88 | 3 | M16 | 4 | 18 | 110 | 64 | 7 | 6 | 70 |
| 50 | 60,3 | 165 | 12 | 10 | 10 | 12 | 20 | 45 | 102 | 3 | M16 | 4 | 18 | 125 | 75 | 8 | 6 | 85 |
| 65 | 76,1 | 185 | 12 | 12 | 12 | 12 | 26 | 45 | 122 | 3 | M16 | 4 | 18 | 145 | 90 | 10 | 6 | 105 |
| 80 | 88,9 | 200 | 14 | 12 | 12 | 14 | 26 | 50 | 138 | 3 | M16 | 8 | 18 | 160 | 105 | 10 | 8 | 118 |
| 100 | 114,3 | 220 | 14 | 12 | 12 | 14 | 32 | 52 | 158 | 3 | M16 | 8 | 18 | 180 | 131 | 12 | 8 | 140 |
| *125 | 139,7 | 250 | 16 | 14 | 14 | 16 | 36 | 55 | 188 | 3 | M16 | 8 | 18 | 210 | 156 | 12 | 8 | 168 |
| 150 | 168,3 | 285 | 18 | 16 | 16 | 18 | 38 | 55 | 212 | 3 | M20 | 8 | 22 | 240 | 184 | 12 | 10 | 195 |
| *175 | 193,7 | 315 | 18 | 16 | - | 18 | - | 60 | 242 | 3 | M20 | 8 | 22 | 270 | 210 | 12 | 10 | - |
| 200 | 219,1 | 340 | 18 | 18 | - | 18 | - | 62 | 268 | 3 | M20 | 8 | 22 | 295 | 235 | 16 | 10 | - |
| *225 | 244,5 | 370 | 18 | 18 | - | 18 | - | 62 | 290 | 3 | M20 | 8 | 22 | 325 | 265 | 16 | 10 | - |
| 250 | 273,0 | 395 | 20 | 20 | - | 20 | - | 68 | 320 | 3 | M20 | 12 | 22 | 350 | 292 | 16 | 12 | - |
| 300 | 323,9 | 445 | 22 | 22 | - | 22 | - | 68 | 370 | 4 | M20 | 12 | 22 | 400 | 344 | 16 | 12 | - |
| 350 | 355,6 | 505 | 26 | 25 | - | 25 | - | 68 | 430 | 4 | M20 | 16 | 22 | 460 | 385 | 16 | 12 | - |
| 400 | 406,4 | 565 | 26 | 25 | - | 25 | - | 72 | 482 | 4 | M24 | 16 | 26 | 515 | 400 | 16 | 12 | - |
| 450 | 457,2 | 615 | 28 | 30 | - | 30 | - | 72 | 532 | 4 | M24 | 20 | 26 | 565 | 492 | 16 | 12 | - |
| 500 | 508,0 | 670 | 28 | 32 | - | 32 | - | 75 | 585 | 4 | M24 | 20 | 26 | 620 | 542 | 16 | 12 | - |
| 550 | 559,0 | 730 | 28 | 35 | - | 35 | - | 80 | 635 | 5 | M24 | 20 | 26 | 675 | 592 | 18 | 12 | - |
| 600 | 609,6 | 780 | 28 | 38 | - | 38 | - | 80 | 685 | 5 | M24 | 20 | 26 | 725 | 642 | 18 | 12 | - |
........
Material
1) carbono P245GH de acero, P250GH, S235 y acero inoxidable SS304, SS316, SS316L
Antioxidante superficial:
1 antioxidante superficial: Aceite ligero antioxidante
2 antioxidantes superficiales: Capa de pintura negra
3 antioxidantes superficiales: Capa de pintura amarilla
4 antioxidantes superficiales: Galnavized (caliente sumergido galvanizado o electro galvanizado)
Conecte la cara:
Superficie 1: Final liso
Superficie 2: Sprial serró
Superficie 3: Dos o tres surcos (líneas de agua)
(Face=RF aumentado, face=FF plano)
Términos:
1) pago: L/C irrevocable a primera vista o T/T, D/P
2) puerto de China del MANDO de las condiciones de expedición o el puerto del comprador del CIF
3) el embalar: Plataforma/caja de la madera contrachapada
Contacto:
Encargado de ventas: Grace Zhang
REBORDE DE HEBEI XINFENG E INSTALACIÓN DE TUBERÍAS DE ALTA PRESIÓN CO., LTD.
Añada.: Condado de Mencun, ciudad de Cangzhou, provincia de Hebei, China 061400
Móvil: 86 18031772015 (wechat, whatsapp)
Teléfono: 86-317-6725755
Correo electrónico: info4@hbxfgj.com
Skype: cangzhouzhangnan
FAQ:
1. ¿Cuál es su MOQ?
Nuestro MOQ para cada tamaño es normalmente 1ton. Si usted piensa es demasiado, nosotros puede discutir según su requisito en detalles.
2. ¿Puede usted ofrecer la muestra libre?
Sí, podemos proporcionar muestras libres del 150m - los 200m.
3. ¿Cuál es su plazo de expedición?
Entregaremos en 30-45 días
4. ¿Puede usted aceptar productos mezclados en un envase?
Sí, aceptamos con seguridad.
