Datos del producto:
|
| Material: | Carbono P245GH de acero, P250GH, P265GH, P280GH, S235JR, C22.8, ST37.2 y SS304/304L de acero inoxida | Tamaño: | DN15-DN3000 |
|---|---|---|---|
| Presión: | PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160 | Tipo del reborde: | type01, type02, type04, type05, type11, type12, type13, type21, type32, type34 y type36 |
| Capa: | Pintura negra, aceite antioxidante, pintura galvanizada, amarilla | Superficie: | Cara plana (TYPEA), cara aumentada (MECANOGRAFÍE B1 y B2), lengua (TIPO surco de C) una línea contin |
| Roscado: | NPT y BSP | Estándar: | EN1092-1, reborde forjado estruendo |
| Alta luz: | EL ESTRUENDO EN1092-1 FORJÓ EL REBORDE,CUELLO SLIP DEL REBORDE WEDLING ENCENDIDO,REBORDE FLOJO ROSCADO PLANO |
||
EL ESTRUENDO/EN1092-1 FORJÓ EL REBORDE PN6, PN10, PN16, PN25, PN40, PN63
CUELLO DE WEDLING, SLIP ENCENDIDO, REBORDE CIEGO, PLANO, ROSCADO, FLOJO
1. REBORDE EN1092-1
Gama de tallas: DN15 a DN2000
Diseño: Type01, Type02, Type04, Type05, Type11, Type12, tipo 13,
Type21, tipo 32, Type33 y tipo 34
Presión: PN6, PN10, PN16, PN25, PN40, PN63, PN100
Material: Carbono C22.8 de acero, S235JR, P235GH, P245GH, P250GH, P265GH, P280GH.
Acero inoxidable: SS304/304L, SS316/316L, SS321
Capa: pintura negra, pintura amarilla, inmersión antioxidante galvanizadas, epóxido del aceite, fría y caliente cubierto
Superficie: Cara plana (TYPEA), cara aumentada (MECANOGRAFÍE B1 y B2), lengua (TIPO C),
Acanale una línea continua sobre el grrove (MECANOGRAFÍE D),
Espita (TIPO hendidura de E) (MECANOGRAFÍE F) la espita del anillo o (MECANOGRAFÍE G) el surco del anillo o (TIPO H)
| Tipo 01: Reborde de la placa (mocasín) para soldar con autógena | Tipo 13: Hubbed roscó el reborde |
| Tipo 02: Reborde de placa flojo con soldadura-en el cuello de la placa | Tipo 21: Reborde integral |
| Tipo 04: Reborde de placa flojo con el cuello del soldadura-cuello | Tipo 32: Soldadura-en los cuellos de la placa |
| Tipo 05: Reborde (ciego) del espacio en blanco | Tipo 33: Extremos de tubo traslapados |
| Tipo 11: reborde del Soldadura-cuello | Tipo 34: cuellos del Soldadura-cuello |
| Tipo 12: Reborde del mocasín de Hubbed para soldar con autógena |
2. REBORDE DEL ESTRUENDO
Gama de tallas: DN15 a DN3000
Diseño:
resbalón en el reborde (reborde plano): DIN2573,2576,2502,2503, 2543,2545
falnge de soldadura del cuello: DIN2631,2632,2633,2634,2635,2636,2637
reborde ciego: ESTRUENDO 2527 PN6, PN10, PN16, PN25, PN40
falnge roscado: DIN2565,2566,2567,2568,2569
reborde flojo: Estruendo 2641,2642,2655,2656
resbalón hubbed en el reborde: DIN86029,86030
Material: Carbono ST37.2 de acero, S235JR, C22.8.
SS304/304L de acero inoxidable, SS316/316L, SS321
DETALLE DEL REBORDE ESTRUENDO/EN1092-1:
| ESTRUENDO/EN DE LOS REBORDES | |||
| Tipo | Norma | Presión nominal | Dimensión |

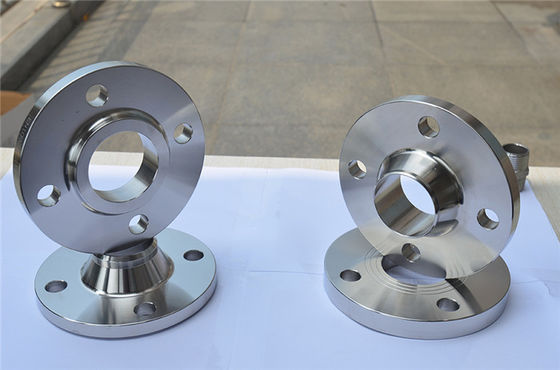

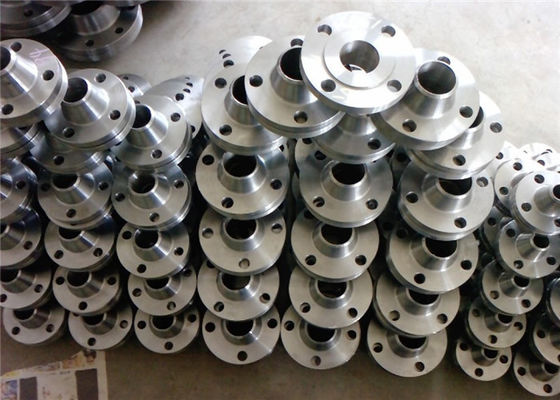

| Reborde de soldadura del cuello | EN1092-1 Typ11 | PN6-PN100 | DN10-DN2000 |
| ESTRUENDO 2631 - ESTRUENDO 2637 | |||
| Rebordes ciegos | EN1092-1 Typ05 | PN6-PN100 | DN10-DN2000 |
| Estruendo 2527 | PN6-PN40 | ||
| Rebordes planos para soldar con autógena | ESTRUENDO 2573/DIN2576/DIN2502/DIN2503/ DIN2543/DIN2544/DIN2545 |
PN6-PN100 | DN10-DN2000 |
| EN1092-1 Typ01 | PN6-PN40 | DN10-DN3000 | |
| Reborde flojo + Soldadura-en los cuellos |
DIN2641/DIN2642/DIN2655/DIN2656 | PN6-40 | DN10-DN800 |
| EN1092-1 Typ02 | DN10-DN2000 | ||
| EN1092-1 Typ32 | |||
| Reborde flojo + Cuellos del cuello de la soldadura |
Estruendo 2673 | PN10 | DN10-DN1200 |
| EN1092-1 Typ04 | PN6-PN40 | DN10-DN2000 | |
| EN1092-1 Typ34 | |||

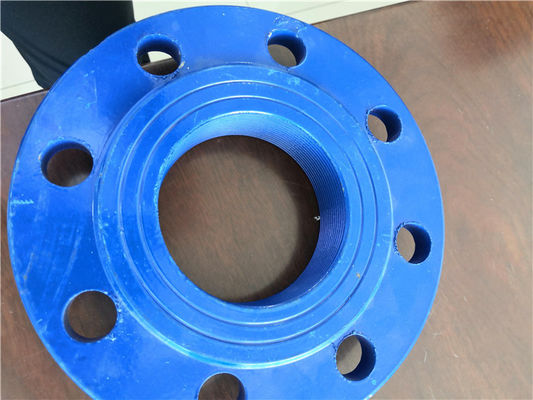

| Rebordes roscados | EN1092-1 Typ13 | PN6-PN100 | DN10-DN600 |
| DIN2565,2566,2567,2568,2569 | DN10-DN150 | ||
| Resbalón en el reborde | EN1092-1 Typ12 | PN6-PN100 | DN10-DN600 |
| DIN86029/DIN86030 | PN10-PN16 | DN10-DN1000 | |
