Datos del producto:
|
| Material: | 304, 304L, 321, 316, 316L, etc | Grueso: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| Tamaño: | el 1/2” A 48" | Estándar: | ASME, MSS, HECTOGRAMO, ESTRUENDO, JIS, GB |
| tipo: | radio de 90 grados de largo, radio corto de 90 grados, radio de 45 grados de largo, banda de la vuel | ||
| Alta luz: | 316 CODO ButtWeld del ANSI B16.9,CODO ButtWeld 304 321,CODO de SCH120 XXS inconsútil |
||
El ANSI B 16,9 EMPALMA SCH10 SOLDADO CON AUTÓGENA y inconsútil SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW
1. Material: 304, 304L, 321, 316, 316L, etc.
2. estándar: ASME, MSS, HECTOGRAMO, ESTRUENDO, JIS, GB

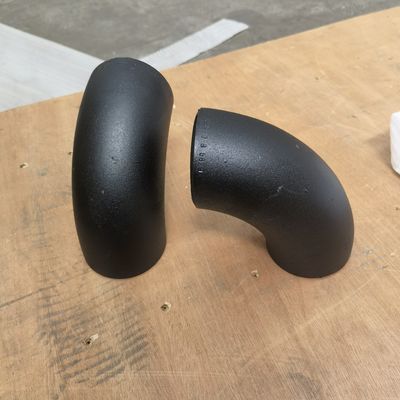

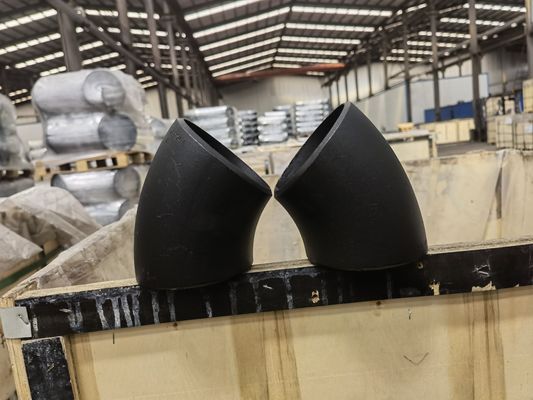

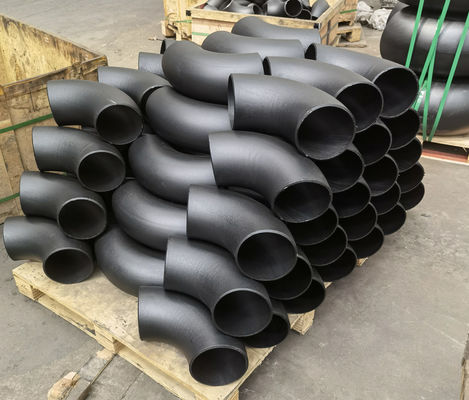

3. tipo: radio de 90 grados de largo, radio corto de 90 grados, radio de 45 grados de largo, banda de la vuelta de 180 grados
Ofrecemos las colocaciones sanitarias, las colocaciones sanitarias de acero inoxidables, y las colocaciones de tubo de acero inoxidables que se fabrican usando el acero inoxidable de la calidad óptima. Nuestra amplia gama de la camiseta de acero inoxidable sanitaria se sabe entre el cliente debido a su resistencia a la tensión. Estas colocaciones de tubo de acero en diversos grados y finales según las necesidades.
Especificación del codo soldado con autógena extremo de acero inoxidable:
| Especificación | Tipo | Datos |
| Tamaño | radio largo/corto de 90 grados radio de 45 grados de largo |
El 1/2 inconsútil” - 20" (DN15-DN500) El 1/2 soldado con autógena” - 48" (DN15-DN1200) |
| banda de la vuelta de 180 grados | El 1/2 inconsútil” - 4" (DN15-DN100) | |
| Grueso de pared | radio largo/corto de 90 grados radio de 45 grados de largo |
SCH5S-SCH160 |
| banda de la vuelta de 180 grados | SCH5S-SCH80S | |
| Material | 304, 304L, 321, 316, 316L, etc. | |
| Estándar | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, ESTRUENDO 2605, JIS B2313 | ||
Tipos de codo soldado con autógena extremo de acero inoxidable:
Parámetro técnico:
| ANSI B16.9 de los codos de la Extremo-soldadura | ||||
| Diámetro nominal | Exterior
Diameter/mm |
Centro a End/mm | ||
|
codo de 45 grados
|
codo de 90 grados | |||
| DN | OD | Radio largo | Radio largo | Radio corto |
| el 1/2 | 21,3 | 15,7 | 38,1 | - |
| 3/4 | 26,7 | 19,1 | 38,1 | - |
| 1 | 33,4 | 22,4 | 38,1 | 25,4 |
| 1 1/4 | 42,2 | 25,4 | 47,8 | 31,8 |
| 1 1/2 | 48,3 | 28,4 | 57,2 | 38,1 |
| 2 | 60,3 | 35,1 | 76,2 | 50,8 |
| 2 1/2 | 73 | 44,5 | 95,3 | 63,5 |
| 3 | 88,9 | 50,8 | 114,3 | 76,2 |
| 3 1/2 | 101,6 | 57,2 | 133,4 | 88,9 |
| 4 | 114,3 | 63,5 | 152,4 | 101,6 |
| 5 | 141,3 | 79,2 | 190,5 | 127 |
| 5 | 168,3 | 95,3 | 228,6 | 152,4 |
| 8 | 219,1 | 127 | 304,8 | 203,2 |
| 10 | 273,1 | 158,8 | 381 | 254 |
| 12 | 323,9 | 190,5 | 457,2 | 304,8 |
| 14 | 355,6 | 222,3 | 533,4 | 355,6 |
| 16 | 406,4 | 254 | 609,6 | 406,4 |
| 18 | 457,2 | 285,8 | 685,8 | 457,2 |
| 20 | 508 | 317,5 | 762 | 508 |
| 22 | 558,8 | 342,9 | 838,2 | 558,8 |
| 24 | 609,6 | 381 | 914,4 | 609,6 |
Especificación del codo soldado con autógena extremo de acero inoxidable:
| Especificación | Tipo | Datos |
| Tamaño | radio largo/corto de 90 grados radio de 45 grados de largo |
El 1/2 inconsútil” - 20" (DN15-DN500) El 1/2 soldado con autógena” - 48" (DN15-DN1200) |
| banda de la vuelta de 180 grados | El 1/2 inconsútil” - 4" (DN15-DN100) | |
| Grueso de pared | radio largo/corto de 90 grados radio de 45 grados de largo |
SCH5S-SCH160 |
| banda de la vuelta de 180 grados | SCH5S-SCH80S | |
| Material | 304, 304L, 321, 316, 316L, etc. | |
| Estándar | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, ESTRUENDO 2605, JIS B2313 | ||
