Datos del producto:
|
| Material: | SS400 | Color: | amarillo |
|---|---|---|---|
| Presión: | 5K 10K 16K 20K 30K 40K | Diseño especial: | sí |
| nombre: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/BL/COLOR AMARILLO de SOH Carbon Steel SS400 | La mayoría de los tipos comunes de reborde de JIS b2220 10k: | Forjado/roscado/atornilló/placa |
| Alta luz: | 1200NB REBORDE JIS B2220,15NB REBORDE JIS B2220,REBORDE SS400 DEL BL SOH DE LA COMPENSACIÓN |
||

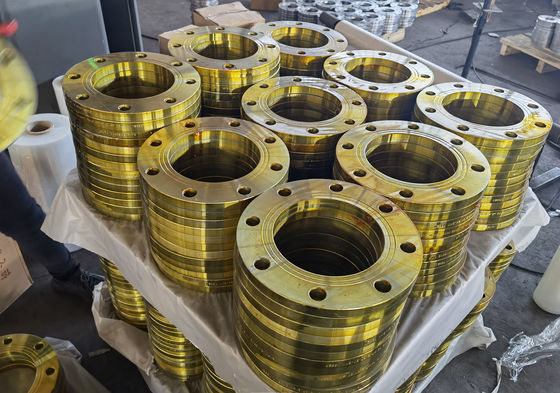

JIS B2220 5K 10K 16K 20K 30K 40K SOP/BL/COLOR AMARILLO de SOH Carbon Steel SS400

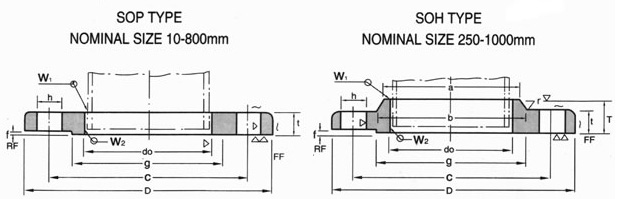

| Nominal | Exterior | Dentro | Exterior | Dimensiones seccionales del reborde | Agujero de perno | Ni | Aproximadamente. | ||||||||||
| Diámetro de | Diámetro de | Dia.of | Diámetro de | t | T | Diámetro del eje | r | Diámetro de | Diámetro de | Perno. | No. | Agujero | Perno | Peso | |||
| Reborde | Acero | Reborde | Reborde | a | b | Cara | Rai- cara del sed |
Círculo | del perno | Diámetro. | Tamaño | (kilogramo) | |||||
| Tubo | haga | D | f | g | Diámetro | Agujeros | h | COMPENSACIÓN | BL | SOH | |||||||
| 10 | 17,3 | 17,8 | 90,0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0,51 | 0,53 | - |
| 15 | 21,7 | 22,2 | 95,0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0,56 | 0,60 | - |
| 20 | 27,2 | 27,7 | 100,0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0,72 | 0,79 | - |
| 25 | 34,0 | 34,5 | 125,0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1,12 | 1,22 | - |
| 32 | 42,7 | 43,2 | 135,0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1,47 | 1,66 | - |
| 40 | 48,6 | 49,1 | 140,0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1,55 | 1,79 | - |
| 50 | 60,5 | 61,1 | 155,0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1,86 | 2,23 | - |
| 65 | 76,3 | 77,1 | 175,0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2,58 | 3,24 | - |
| 80 | 89,1 | 90,0 | 185,0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2,58 | 3,48 | - |
| (90) | 101,6 | 102,6 | 195,0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2,73 | 3,90 | - |
| 100 | 114,3 | 115,4 | 210,0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3,10 | 4,57 | - |
| 125 | 139,6 | 141,2 | 250,0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4,73 | 7,18 | - |
| 150 | 165,2 | 166,6 | 280,0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6,30 | 10,10 | - |
| (175) | 190,7 | 192,1 | 305,0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6,75 | 11,80 | - |
| 200 | 216,3 | 218,0 | 330,0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7,46 | 8,00 | - |
| (225) | 241,8 | 243,7 | 350,0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7,70 | 15,80 | - |
| 250 | 267,4 | 269,5 | 400,0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11,80 | 22,60 | 12,70 |
| 300 | 318,5 | 321,0 | 445,0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12,60 | 27,80 | 13,80 |
| 350 | 355,6 | 358,1 | 490,0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16,30 | 36,90 | 18,20 |
| 400 | 406,4 | 409,0 | 560,0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23,20 | 52,10 | 25,80 |
| 450 | 457,2 | 460,0 | 620,0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29,30 | 68,40 | 33,40 |
| 500 | 508,0 | 511,0 | 675,0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33,30 | 81,60 | 38,00 |
| (550) | 558,8 | 562,0 | 745,0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42,90 | 105(112) | 49,40 |
| 600 | 609,6 | 613,0 | 795,0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45,40 | 120(134) | 52,60 |
| (650) | 660,4 | 664,0 | 845,0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51,80 | 144(161) | 60,20 |
| 700 | 711,2 | 715,0 | 905,0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59,00 | 176(196) | 70,20 |
| (750) | 762,0 | 766,0 | 970,0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72,80 | 214(248) | 86,50 |
| 800 | 812,8 | 817,0 | 1020,0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76,00 | 249(286) | 92,00 |
| (850) | 863,6 | 868,0 | 1070,0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80,10 | (330) | 98,70 |
| 900 | 914,4 | 919,0 | 1120,0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88,90 | (377) | 110,00 |
| 1000 | 1016,0 | 1021,0 | 1235,0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109,00 | (512) | 133,00 |
| 1100 | 1117,6 | 1122,0 | 1345,0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131,00 | (675) | 175,00 |
| 1200 | 1219,2 | 1224,0 | 1465,0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163,00 | (854) | 215,00 |
| 1350 | 1371,6 | 1376,0 | 1630,0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204,00 | (1180) | 274,00 |
| 1500 | 1524,0 | 1529,0 | 1795,0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248,00 | (1590) | 340,00 |
| Gráfico de tallas del reborde de JIS 10k | el 1/2” (15 NOTA) a 48" (1200NB) DN10~DN5000 |
|---|---|
| Estándares del reborde de JIS 10k 80a | ANSI/ASME B16.5, B16.47 la serie A y B, B16.48, BS4504, BS 10, EN-1092, estruendo, ANSI ensancha, ASME ensancha, las BS ensancha, estruendo ensancha, EN ensancha, el reborde del GOST, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Cálculo de la presión del reborde de JIS 10k 50a en el estruendo | 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, reborde de PN64 JIS 10k |
| ANSI del grado de la presión del reborde de JIS 10k rf | Clase 150 libras, 300 libras, 600 libras, 900 libras, 1500 libras, 2500 libras de reborde de JIS 10k 25a |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 resbalón de K JIS 10k en el reborde |
| UNI | reborde de 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a |
| EN | reborde del cuello de la soldadura de 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k |
| La mayoría de los tipos comunes de reborde de JIS b2220 10k | Forjado/roscado/atornilló/placa |
| Técnica de la producción |
|
| Resbalón de JIS 10k en la capa del reborde | La pintura negra del aceite, pintura antioxidante, cubre con cinc el reborde galvanizado plateado, amarillo de la inmersión transparente, fría y caliente JIS 10k |
| Conecte el tipo tipo de la cara del reborde | Cara aumentada (RF), Ring Type Joint (RTJ), cara plana (FF), cara hembra-varón (LMF), de la Revestimiento-junta grande (LJF), pequeña lengua hembra-varón (SMF), pequeña, lengua grande y surco, surco |
| Certificados de prueba del reborde de JIS 10k | EN 10204/3.1B Las materias primas certifican Informe 100% de prueba de la radiografía Informe de inspección de los terceros, etc |
| Prueba del reborde ciego de JIS 10k | espectrógrafo de la Directo-lectura, máquina de prueba hidrostática, detector de la radiografía, detector trasonic del defecto de UI, detector de la partícula magnética |
| Diseño especial |
Según su dibujo COMO, ANSI, BS, estruendo y JIS |
| Equipo | Máquina de la prensa, dobladora, empujando la máquina, la máquina que bisela eléctrica, puliendo con chorro de arena la máquina etc |
| Origen | Europa india/del oeste/Japón/los E.E.U.U./coreano |
| Aplicaciones y uso del reborde de JIS 10k 80a |
|
| Fabricante de |
Estruendo del ANSI, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE etc.
|
| Exportación del reborde ciego de JIS 10k a | Indonesia, Ucrania, la India, Irlanda, Singapur, la Arabia Saudita, España, Dubai, Perú, Tailandia, Corea, Irán, Canadá, los E.E.U.U., el Brasil, Egipto, Omán, etc |
| Certificados de prueba material (MTC) según EN 10204 3,1 y EN 10204 3,2, certificados de prueba que certifican NACE MR0103, NACE MR0175 | |
Uno de los fabricantes primeros del reborde de la calidad JIS 10k rf en oferta estos reborde de JIS 10k 80a según estándar. El metal de Excel es un ISO certificó el fabricante del reborde de JIS 10k 50a y el reborde de JIS 10k 40a
| Reborde del acero de carbono JIS b2220 10k | ASTM/ASME A/SA105 A/SA105N y A/SA216-WCB, estruendo 1,0402, estruendo 1,0460, estruendo 1,0619, mueren el acero, ASTM A105/ASME SA105, A105N, ASTM A350 LF2/ASME SA350, alto CS ASTM A694/A694 (F52 F56 F60 F65 F70 F80) de la producción |
| Reborde del acero inoxidable JIS b2220 10k | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, ESTRUENDO 1,4301, ESTRUENDO 1,4306, ESTRUENDO 1,4401, ESTRUENDO 1,4404, ESTRUENDO 1,4308, ESTRUENDO 1,4408, ESTRUENDO 1,4306, ESTRUENDO 1,4409 |
| Reborde del acero de aleación JIS b2220 10k | ASTM A182/ASME SA182 F5, F9, F11, F12, F22, F91 |
| Reborde del titanio JIS b2220 10k | ASTM B381/ASME SB381, titanio GR. 1, titanio GR. 2, titanio GR. 4, titanio GR. 5, titanio GR. 7 ASTM R50250/GR.1 | R50400/GR.2 | R50550/GR.3 | R50700/GR.4 | GR.6 |R52400/GR.7 | R53400/GR.12 | R56320/GR.9 |R56400/GR.5 |
| Reborde de cobre de JIS b2220 10k | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, etc |
| Reborde de cobre del níquel JIS b2220 10k | SB 61/62/151/152, níquel de cobre 90/10 (C70600), níquel 70/30 (C71500), UNS C71640 de ASTM/de ASME de Cupro |
| Reborde de cobre amarillo de JIS b2220 10k | 3602 / 2604/H59/H62/etc. |
| Reborde de Inconel JIS b2220 10k | ASTM B564/ASME SB564, Inconel 600, 601, 625, 718, 783, 690, reborde de x750 JIS b2220 10k |
| Reborde de Hastelloy JIS b2220 10k | ASTM B564/ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X rebordes |
| Reborde de Monel JIS b2220 10k | ASTM B564/ASME SB564, Monel 400 (no. N04400), Monel 500 (no. N05500 de UNS de UNS) |
| Reborde de la aleación 20 JIS b2220 10k | ASTM B462/ASME SB462, aleación de Carpenter® 20, aleación 20Cb-3 |
| Reborde de aluminio de JIS b2220 10k | 5052 /6061/ 6063/2017/7075/etc. |
| Reborde del níquel JIS b2220 10k | ASTM B564/ASME SB564, niquelan 200, niquelan 201, niquelan 205, niquelan 205LC |
| Reborde a dos caras de JIS b2220 10k | S31803 / S32205 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| Reborde estupendo del duplex JIS b2220 10k | S32750 / S32760 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| Reborde de Incoloy JIS b2220 10k | ASTM B564/ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 rebordes |
| 254 reborde de Smo JIS b2220 10k | ASTM A182/ASME SA182, SMO 254/6Mo, UNS S31254, estruendo 1,4547 |
| Reborde de Nimonic JIS b2220 10k | Nimonic 75, Nimonic 80A, Nimonic 90 |
| El otro material del reborde de JIS b2220 10k | Bronce de la lata, bronce de Alumunum, bronce de la ventaja |
Emergido como uno del superior la mayoría del fabricante de reborde de JIS 10k 25a, detenemos una amplia gama de reborde de JIS 10k 65a en todos los tamaños y dimensiones, el distribuidor de confianza y al proveedor del reborde de JIS 10k 40a y proporcionar resbalón de JIS 10k en envío inmediato del reborde en todas partes
