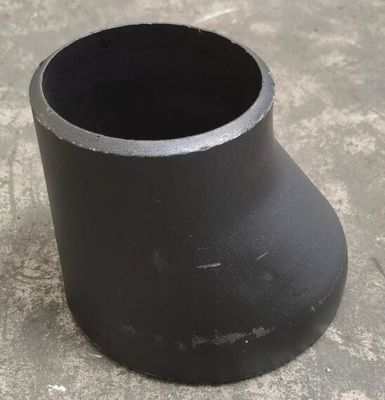

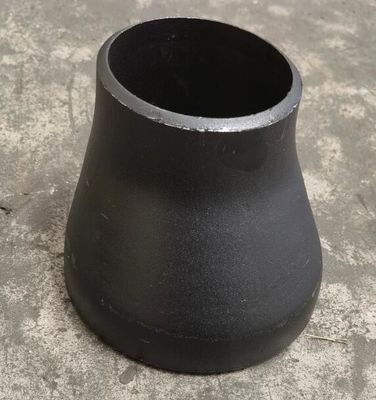

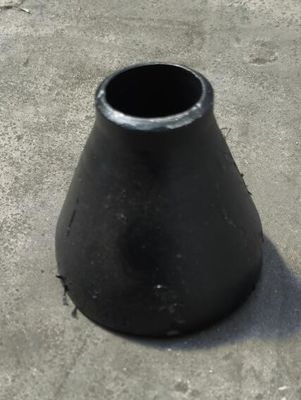

Pintura del negro del reductor SCH40 A234 WPB de la tubería de acero del ECC de la ESTAFA del PED ASME B16.9 del ISO

Pintura del negro del reductor SCH40 A234 WPB de la tubería de acero del ECC de la ESTAFA del PED ASME B16.9 del ISO
Pintura del negro del reductor SCH40 A234 WPB de la tubería de acero del ECC de la ESTAFA del PED ASME B16.9 del ISO Pintura del negro del reductor SCH40 A234 WPB de la tubería de acero del ECC de la ESTAFA del PED ASME B16.9 del ISO Pintura del negro del reductor SCH40 A234 WPB de la tubería de acero del ECC de la ESTAFA del PED ASME B16.9 del ISO

Ampliación de imagen :  Pintura del negro del reductor SCH40 A234 WPB de la tubería de acero del ECC de la ESTAFA del PED ASME B16.9 del ISO

Datos del producto:
Lugar de origen: China
Nombre de la marca: XF
Certificación: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Número de modelo: el 1/2” - 48"
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: 1USD-100USD
Detalles de empaquetado: Cajas y plataformas de la madera contrachapada
Tiempo de entrega: 15-30DAYS
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union
Capacidad de la fuente: 1500TONS UN MES
Contacto

Pintura del negro del reductor SCH40 A234 WPB de la tubería de acero del ECC de la ESTAFA del PED ASME B16.9 del ISO

descripción
Estándar: ASME B16.9 Tamaño: el 1/2” - 48"
Material: A234 WPB SS304/304L SS316/316L Grueso: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Capa: Pintura negra, aceite, haber galvanizado fría y caliente galvanizados Paquete: Cajas y plataformas de la madera contrachapada
Alta luz:

Reductor de la tubería de acero de la ESTAFA de ASME B16.9

,

Reductor de la tubería de acero del ECC de ASME B16.9

,

Reductor del negro del PED A234 WPB del ISO

REDUCTOR SCH40 A234 WPB DEL ECC DEL REDUCTOR DE LA ESTAFA DE ASME B16.9 CON LA PINTURA NEGRA



Material: A234 WPB SS304/304L SS316/316L



Tamaño: el 1/2” - 48"



Grueso: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160





Capa: Pintura negra, aceite, haber galvanizado fría y caliente galvanizados



Paquete: Cajas y plataformas de la madera contrachapada



Descripción de producto detallada
Nombre de producto: CODO, REDUCTOR, CAMISETA, CASQUILLO Estándar: ANSI B16.9, EN10253, ESTRUENDO
Material: A234 WPB/P245GH/S235JRG2/ST37-2 Tipo: Colocación inconsútil, colocación soldada con autógena
Color: Negro, aceite de la prueba del moho Acero: Acero de carbono, acero inoxidable
Ubicación: Hebei Pago: Anticipo del 30%, el 70% contra copia del BL
Certificado: ISO, PED Uso: Conexión de tubo

Dimensiones de los reductores del ANSI /ASME B16.9, carta concéntrica Buttweld de las dimensiones del reductor, dimensiones Buttweld excéntricas de los reductores:

El reductor de Eccnetric dimensiona ANSI B16.9

Dimensiones de acero inoxidables de los reductores

Código RCD REISO Ø GRANDE Ø PEQUEÑO ALTURA H milímetro PESO TEÓRICO KILOGRAMO
DN D milímetro Grueso S milímetro DN d milímetro Grueso s milímetro
27 21 3/4 26,9 2,3 el 1/2 21,3 2,0 38 0,08
33 21 1 33,7 2,6 el 1/2 21,3 2,0 50 0,09
33 27 3/4 26,9 2,3 0,09
42 21 1 ″ 1/4 42,4 2,6 el 1/2 21,3 2,0 50 0,12
42 27 3/4 26,9 2,3 0,13
42 33 1 33,7 2,6 0,14
*48 21 1 ″ el 1/2 48,3 2,6 el 1/2 21,3 2,0 64 0,18
48 27 3/4 26,9 2,3 0,19
48 33 1 33,7 2,6 0,20
48 42 1 ″ 1/4 42,4 2,6 0,20
60 27 2 60,3 2,9 3/4 26,9 2,3 76 0,30
60 33 1 33,7 2,6 0,31
60 42 1 ″ 1/4 42,4 2,6 0,32
60 48 1 ″ el 1/2 48,3 2,6 0,33
76 33 2 ″ el 1/2 76,1 2,9 1 33,7 2,6 90 0,40
76 42 1 ″ 1/4 42,4 2,6 0,47
76 48 1 ″ el 1/2 48,3 2,6 0,48
76 60 2 60,3 2,6 0,49
89 42 3 88,9 3,2 1 ″ 1/4 42,4 2,6 90 0,55
89 48 1 ″ el 1/2 48,3 2,6 0,61
89 60 2 60,3 2,9 0,62
89 76 2 ″ el 1/2 76,1 2,9 0,63
114 48 4 114,3 3,6 1 ″ el 1/2 48,3 2,6 100 0,85
114 60 2 60,3 2,9 0,98
114 76 2 ″ el 1/2 76,1 2,9 1,00
114 89 3 88,9 3,2 1,02
139 60 5 139,7 4,0 2 60,3 2,9 127 1,60
139 76 2 ″ el 1/2 76,1 2,9 1,70
139 89 3 88,9 3,2 1,74
139 114 4 114,3 3,6 1,76
*168 76 6 168,3 4,5 2 ″ el 1/2 76,1 2,9 140 2,60
168 89 3 88,9 3,2 2,70
168 114 4 114,3 3,6 2,82
168 139 5 139,7 4,0 2,94
219 114 8 219,1 6,3 4 114,3 3,6 152 5,03
219 139 5 139,7 4,0 5,12
219 168 6 168,3 4,5 5,18
*273 114 10 273,0 6,3 4 114,3 3,6 178 7,00
*273 139 5 139,7 4,0 7,20
273 168 6 168,3 4,5 7,40
273 219 8 219,1 6,3 7,55
323 168 12 323,9 7,1 6 168,3 4,5 203 11,00
323 219 8 219,1 6,3 11,10
323 273 10 273 6,3 11,20

N.B. código RCD = reductores concéntricos – código REISO = reductores excéntricos

* solamente concéntrico



ANSI/REDUCTOR de ASME B16.9 – tolerancias dimensionales del reductor de Concnentric y de los reductores excéntricos del tubo

Tamaño nominal del tubo el 1/2 a 2.1/2 3 a 3.1/2 4 5 a 8
Diámetro exterior
en (d) biselado		 + 1,6
– 0,8		 1,6 1,6 + 2,4
– 1,6
Dentro de diámetro en el extremo 0,8 1,6 1,6 1,6
Largura total (h) 2 2 2 2
Tamaño nominal del tubo 10 a 18 20 a 24 26 a 30 32 a 48
Diámetro exterior
en (d) biselado		 + 4
– 3,2		 + 6,4
– 4,8		 + 6,4
– 4,8		 + 6,4
– 4,8
Dentro de diámetro en el extremo 3,2 4,8 + 6,4
– 4,8		 + 6,4
– 4,8
Largura total (h) 2 2 5 5
Grueso de pared (t) No menos que 87,5% de grueso de pared nominal

Las tolerancias dimensionales son en milímetros salvo indicación contraria y son ± igual si no se especifica lo contrario.
