Datos del producto:
|
| Acero de carbono: | A234WPB | SS de acero: | 304L, 316L |
|---|---|---|---|

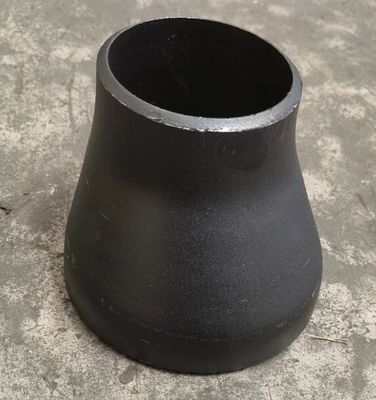

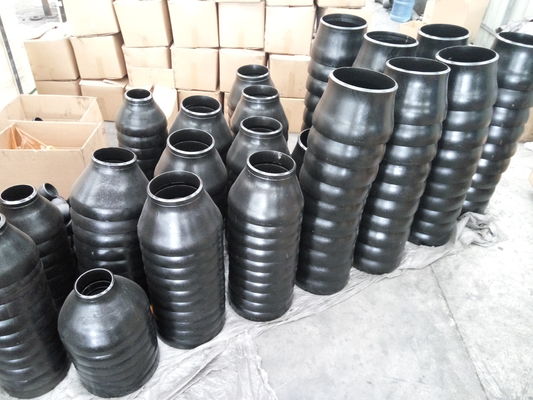

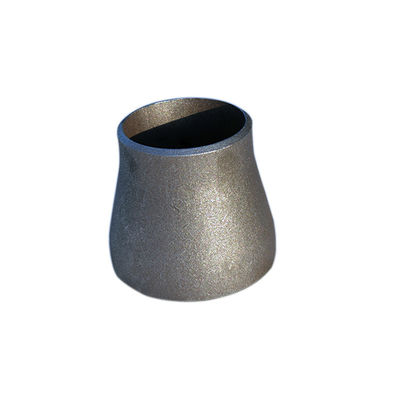

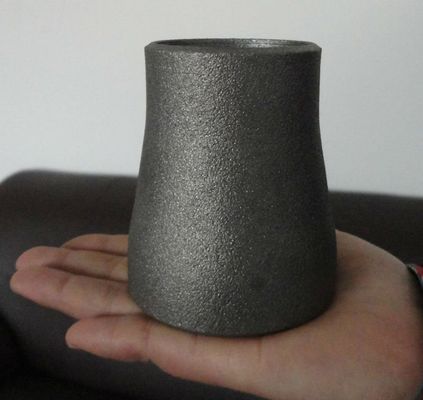

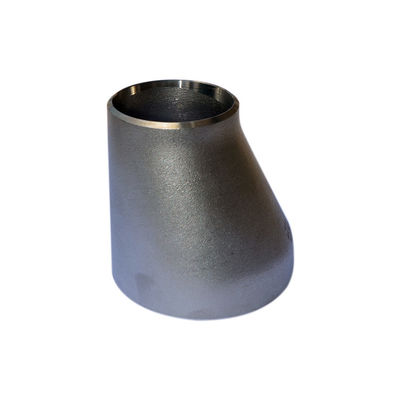

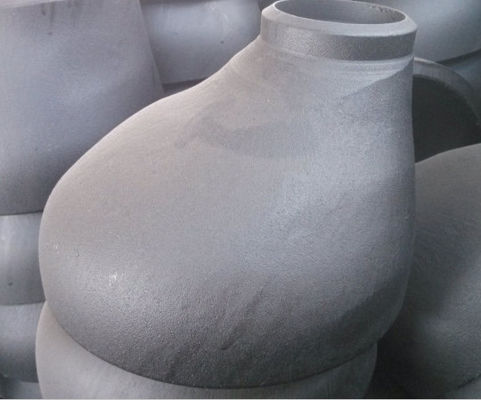

| tipo: | Reductor de la estafa, reductor del Ecc | Capa: | Aceite antioxidante, pintura negra |
| Grueso: | SCH20, STD, SCH40, SCH80, XS, SCH160.XXS | ||
| Alta luz: | 316L reductor del ANSI B16.9,304L reductor del ANSI B16.9,reductor de acero inoxidable de 3 pulgadas a de 2 pulgadas |
||
La especificación para ASME B16.9 es un estándar que cubre las colocaciones de acero labradas hechas en fábrica de Buttwelding como la colocación del reductor. Este estándar cubre parámetros tales como las dimensiones totales, los grados, las tolerancias, la prueba, y las marcas para ambos las colocaciones buttwelding hechas en fábrica labradas del acero del carbono así como de aleación. La gama de tallas del En 10253 2 del reductor cubiertos en esta especificación se extiende entre la pulgada del ½ de NPS hasta 48 pulgadas. La gama de tallas para el reductor inconsútil y soldado con autógena del ANSI B16.9 es diferente. Para especificar, la gama de tallas para las dimensiones inconsútiles del reductor de Asme B16.9 es hasta 24 pulgadas, mientras que las dimensiones soldadas con autógena del reductor de Asme B16 9 están disponibles en la gama de tallas entre 8 pulgadas hasta 36 pulgadas.
| Código RCD REISO | Ø GRANDE | Ø PEQUEÑO | ALTURA H milímetro | PESO TEÓRICO KILOGRAMO | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D milímetro | Grueso S milímetro | DN | d milímetro | Grueso s milímetro | |||
| 27 21 | 3/4 | 26,9 | 2,3 | el 1/2 | 21,3 | 2,0 | 38 | 0,08 |
| 33 21 | 1 | 33,7 | 2,6 | el 1/2 | 21,3 | 2,0 | 50 | 0,09 |
| 33 27 | 3/4 | 26,9 | 2,3 | 0,09 | ||||
| 42 21 | 1 ″ 1/4 | 42,4 | 2,6 | el 1/2 | 21,3 | 2,0 | 50 | 0,12 |
| 42 27 | 3/4 | 26,9 | 2,3 | 0,13 | ||||
| 42 33 | 1 | 33,7 | 2,6 | 0,14 | ||||
| *48 21 | 1 ″ el 1/2 | 48,3 | 2,6 | el 1/2 | 21,3 | 2,0 | 64 | 0,18 |
| 48 27 | 3/4 | 26,9 | 2,3 | 0,19 | ||||
| 48 33 | 1 | 33,7 | 2,6 | 0,20 | ||||
| 48 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,20 | ||||
| 60 27 | 2 | 60,3 | 2,9 | 3/4 | 26,9 | 2,3 | 76 | 0,30 |
| 60 33 | 1 | 33,7 | 2,6 | 0,31 | ||||
| 60 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,32 | ||||
| 60 48 | 1 ″ el 1/2 | 48,3 | 2,6 | 0,33 | ||||
| 76 33 | 2 ″ el 1/2 | 76,1 | 2,9 | 1 | 33,7 | 2,6 | 90 | 0,40 |
| 76 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,47 | ||||
| 76 48 | 1 ″ el 1/2 | 48,3 | 2,6 | 0,48 | ||||
| 76 60 | 2 | 60,3 | 2,6 | 0,49 | ||||
| 89 42 | 3 | 88,9 | 3,2 | 1 ″ 1/4 | 42,4 | 2,6 | 90 | 0,55 |
| 89 48 | 1 ″ el 1/2 | 48,3 | 2,6 | 0,61 | ||||
| 89 60 | 2 | 60,3 | 2,9 | 0,62 | ||||
| 89 76 | 2 ″ el 1/2 | 76,1 | 2,9 | 0,63 | ||||
| 114 48 | 4 | 114,3 | 3,6 | 1 ″ el 1/2 | 48,3 | 2,6 | 100 | 0,85 |
| 114 60 | 2 | 60,3 | 2,9 | 0,98 | ||||
| 114 76 | 2 ″ el 1/2 | 76,1 | 2,9 | 1,00 | ||||
| 114 89 | 3 | 88,9 | 3,2 | 1,02 | ||||
| 139 60 | 5 | 139,7 | 4,0 | 2 | 60,3 | 2,9 | 127 | 1,60 |
| 139 76 | 2 ″ el 1/2 | 76,1 | 2,9 | 1,70 | ||||
| 139 89 | 3 | 88,9 | 3,2 | 1,74 | ||||
| 139 114 | 4 | 114,3 | 3,6 | 1,76 | ||||
| *168 76 | 6 | 168,3 | 4,5 | 2 ″ el 1/2 | 76,1 | 2,9 | 140 | 2,60 |
| 168 89 | 3 | 88,9 | 3,2 | 2,70 | ||||
| 168 114 | 4 | 114,3 | 3,6 | 2,82 | ||||
| 168 139 | 5 | 139,7 | 4,0 | 2,94 | ||||
| 219 114 | 8 | 219,1 | 6,3 | 4 | 114,3 | 3,6 | 152 | 5,03 |
| 219 139 | 5 | 139,7 | 4,0 | 5,12 | ||||
| 219 168 | 6 | 168,3 | 4,5 | 5,18 | ||||
| *273 114 | 10 | 273,0 | 6,3 | 4 | 114,3 | 3,6 | 178 | 7,00 |
| *273 139 | 5 | 139,7 | 4,0 | 7,20 | ||||
| 273 168 | 6 | 168,3 | 4,5 | 7,40 | ||||
| 273 219 | 8 | 219,1 | 6,3 | 7,55 | ||||
| 323 168 | 12 | 323,9 | 7,1 | 6 | 168,3 | 4,5 | 203 | 11,00 |
| 323 219 | 8 | 219,1 | 6,3 | 11,10 | ||||
| 323 273 | 10 | 273 | 6,3 | 11,20 | ||||
| Tamaño nominal del tubo | el 1/2 a 2.1/2 | 3 a 3.1/2 | 4 | 5 a 8 |
| Diámetro exterior en (d) biselado |
+ 1,6 – 0,8 |
1,6 | 1,6 | + 2,4 – 1,6 |
| Dentro de diámetro en el extremo | 0,8 | 1,6 | 1,6 | 1,6 |
| Largura total (h) | 2 | 2 | 2 | 2 |
| Tamaño nominal del tubo | 10 a 18 | 20 a 24 | 26 a 30 | 32 a 48 |
| Diámetro exterior en (d) biselado |
+ 4 – 3,2 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Dentro de diámetro en el extremo | 3,2 | 4,8 | + 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Largura total (h) | 2 | 2 | 5 | 5 |
| Grueso de pared (t) | No menos que 87,5% de grueso de pared nominal | |||
