GOST soldado con autógena plano de acero aumentado de aislamiento de los rebordes de la cara de 75m m a de 1400m m 33259 12820 12821

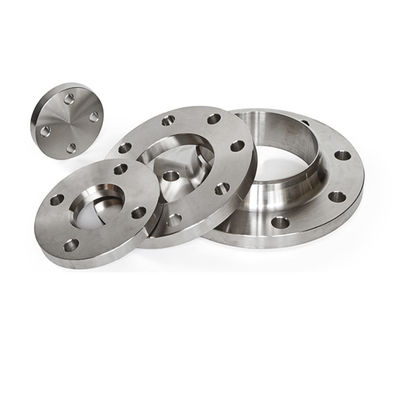

Ampliación de imagen : GOST soldado con autógena plano de acero aumentado de aislamiento de los rebordes de la cara de 75m m a de 1400m m 33259 12820 12821

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	XF
Certificación:	ISO,TUV,CE
Número de modelo:	GOST 33295 ГОСТ12820 ГОСТ12821

Pago y Envío Términos:

Cantidad de orden mínima:	5 toneladas
Detalles de empaquetado:	caja y plataforma de la madera contrachapada
Tiempo de entrega:	30-40 días
Condiciones de pago:	L/C, D/P, T/T
Capacidad de la fuente:	3000 toneladas/mes

Contacto

GOST soldado con autógena plano de acero aumentado de aislamiento de los rebordes de la cara de 75m m a de 1400m m 33259 12820 12821

descripción

Material:	Acero de carbono y acero inoxidable	Collor:	aceite ligero
Presión:	PN06, PN10, PN16, PN25, PN40, PN64, PN100,	tipo:	El avión de acero soldó con autógena los rebordes
Estándar:	GOST33259 GOST12820 GOST12821
Alta luz:	GOST 33259 rebordes soldados con autógena de aislamiento , GOST 12820 rebordes de aislamiento , reborde plano de acero aumentado 1400m m de la cara

Plano de acero soldado con autógena ensancha GOST del REBORDE 33259 TYPE01, MECANOGRAFÍA 02, MECANOGRAFÍA 05 ГОСТ 12820 ГОСТ 12821 PN06 PN10 PN10 PN16 PN25 PN40

ESTÁNDAR

Tipo

Presión

Material

tamaño

Proceso

Superficie

tratamiento

GOST33259

GOST12820

GOST12821

ASÍ PUES, PERSIANAS, WN

PN06, PN10, PN16,

PN25, PN40, PN64,

PN100,

acero de carbono

acero inoxidable

DN15-DN3000

FORJÓ, FORJANDO

Aceite ligero

Detalles del reborde:

REBORDE DE PLACA, REBORDE CIEGO, REBORDE DE SOLDADURA DEL CUELLO

ГОСТ 12820, ГОСТ12821, ГОСТ12822, ГОСТ12836-80

PN06-PN160

GOST soldado con autógena plano de acero aumentado de aislamiento de los rebordes de la cara de 75m m a de 1400m m 33259 12820 12821 0

ГОСТ 12820 PN06-PN25

2. Ряду стандарта ГОСТ 33259-2015 del должны соответствовать 1 del с уплотнительной поверхностью исполнения B (уплотнительный выступ) de Толщина и масса плоских приварных фланцев (тип 01). Значения основных параметров приведены в таблице 1,2.

2. El grueso y la masa de los rebordes llanos (tipo 01) con la superficie de lacre B (cara aumentada) deben cumplir con la 1ra fila del GOST 33259-2015 requisitos estándar. Los valores de parámetros principales se muestran en el cuadro 1,2

Nomencatlure	Dimensiones, milímetro								Peso, kilogramo
Nomencatlure	D	D1	D2	d1	b	h	n,	d	Peso, kilogramo
Pnom = MPa 0,6 (6 kgf/cm2s)
1-10-6	75	50	35	15	10	2	4	11	0,31
1-15-6	80	55	40	19	10	2	4	11	0,33
1-20-6	90	65	50	26	12	2	4	11	0,53
1-25-6	100	75	60	33	12	2	4	11	0,64
1-32-6	120	90	70	39	13	2	4	14	1,01
1-40-6	130	100	80	46	13	3	4	14	1,21
1-50-6	140	110	90	59	13	3	4	14	1,33
1-65-6	160	130	110	78	13	3	4	14	1,63
1-80-6	185	150	128	91	15	3	4	18	2,44
1-100-6	205	170	148	110	15	3	4	18	2,85
1-125-6	235	200	178	135	17	3	8	18	3,88
1-150-6	260	225	202	161	17	3	8	18	4,39
1-175-6	290	255	232	196	19	3	8	18	5,36
1-200-6	315	280	258	222	19	3	8	18	5,89
1-225-6	340	305	282	245	19	3	8	18	6,6
1-250-6	370	335	312	273	20	3	12	18	7,67
1-300-6	435	395	365	325	20	4	12	22	10,28
1-350-6	485	445	415	377	22	4	12	22	12,58
1-400-6	535	495	465	426	24	4	16	22	15,2
1-450-6	590	550	520	480	24	4	16	22	17,25
1-500-6	640	600	570	530	25	4	16	22	19,72
1-600-6	755	705	670	630	25	5	20	26	26,24
1-700-6	860	810	775	720	27	5	24	26	36,68
1-800-6	975	920	880	820	27	5	24	30	46,14
1-900-6	1075	1020	980	920	29	5	24	30	55,1
1-1000-6	1175	1120	1080	1020	31	5	28	30	64,36
1-1200-6	1400	1340	1295	1220	34	5	32	33	99,03
Nomencatlure	Dimensiones, milímetro								Peso, kilogramo
Nomencatlure	D	D1	D2	d1	b	h	n,	d	Peso, kilogramo
Pnom = MPa 1,0 (10 kgf/cm2s)
1-10-10	90	60	42	15	10	2	4	14	0,46
1-15-10	95	65	47	19	10	2	4	14	0,51
1-20-10	105	75	58	26	12	2	4	14	0,74
1-25-10	115	85	68	33	12	2	4	14	0,89
1-32-10	135	100	78	39	14	2	4	18	1,4
1-40-10	145	110	88	46	15	3	4	18	1,71
1-50-10	160	125	102	59	15	3	4	18	2,06
1-65-10	180	145	122	78	17	3	4	18	2,8
1-80-10	195	160	133	91	17	3	4	18	3,19
1-100-10	215	180	158	110	19	3	8	18	3,96
1-125-10	245	210	184	135	21	3	8	18	5,4
1-150-10	280	240	212	161	21	3	8	22	6,62
1-175-10	310	270	242	196	21	3	8	22	7,32
1-200-10	335	295	268	222	21	3	8	22	8,05
1-225-10	365	325	295	245	21	3	8	22	9,3
1-250-10	390	350	320	273	23	3	12	22	10,65
1-300-10	440	400	370	325	24	4	12	22	12,9
1-350-10	500	460	430	377	24	4	16	22	15,85
1-400-10	565	515	482	426	26	4	16	26	21,56
1-450-10	615	565	532	480	26	4	20	26	22,76
1-500-10	670	620	585	530	28	4	20	26	27,7
1-600-10	780	725	685	630	31	5	20	30	39,4
1-700-10	895	840	800	720	34	5	24	30	59,46
1-800-10	1010	950	905	820	37	5	24	33	79,16
1-900-10	1110	1050	1005	920	40	5	28	33	94,13
1-1000-10	1220	1160	1110	1020	43	5	28	33	118,43
1-1200-10	1455	1380	1330	1222	51	5	32	39	197,44
1-1400-10	1675	1590	1530	1420	60	5	36	45	278,92
Nomencatlure	Dimensiones, milímetro								Peso, kilogramo
Nomencatlure	D	D1	D2	d1	b	h	n, número de agujeros	d	Peso, kilogramo
Pnom = MPa 1,6 (16 kgf/cm2s)
1-10-16	90	60	42	15	12	2	4	14	0,54
1-15-16	95	65	47	19	12	2	4	14	0,61
1-20-16	105	75	58	26	14	2	4	14	0,86
1-25-16	115	85	68	33	16	2	4	14	1,17
1-32-16	135	100	78	39	16	2	4	18	1,58
1-40-16	145	110	88	46	17	3	4	18	1,96
1-50-16	160	125	102	59	19	3	4	18	2,58
1-65-16	180	145	122	78	21	3	4	18	3,42
1-80-16	195	160	133	91	21	3	4	18	3,71
1-100-16	215	180	158	110	23	3	8	18	4,73
1-125-16	245	210	184	135	25	3	8	18	6,38
1-150-16	280	240	212	161	25	3	8	22	7,81
1-175-16	310	270	242	196	25	3	8	22	8,64
1-200-16	335	295	268	222	27	3	12	22	10,1
1-225-16	365	325	295	245	27	3	12	22	11,7
1-250-16	405	355	320	273	28	3	12	26	14,49
1-300-16	460	410	370	325	28	4	12	26	17,78
1-350-16	520	470	430	377	30	4	16	26	22,88
1-400-16	580	525	482	426	34	4	16	30	31
1-450-16	640	585	532	480	38	4	20	30	39,64
1-500-16	710	650	585	530	44	4	20	33	57,01
1-600-16	840	770	685	630	45	5	20	39	80,03
1-700-16	910	840	800	720	47	5	24	39	84,21
1-800-16	1020	950	905	820	49	5	24	39	104,41
1-900-16	1120	1050	1005	920	54	5	28	39	128,6
1-1000-16	1255	1170	1110	1020	58	5	28	45	179,37
1-1200-16	1485	1390	1330	1220	71	5	32	52	297,78
Nomencatlure	Dimensiones, milímetro								Peso, kilogramo
Nomencatlure	D	D1	D2	d1	b	h	n, número de agujeros	d	Peso, kilogramo
Pnom = MPa 2,5 (25 kgf/cm2s)
1-10-25	90	60	42	15	14	2	4	14	0,63
1-15-25	95	65	47	19	14	2	4	14	0,7
1-20-25	105	75	58	26	16	2	4	14	0,98
1-25-25	115	85	68	33	16	2	4	14	1,17
1-32-25	135	100	78	39	18	2	4	18	1,77
1-40-25	145	110	88	46	19	3	4	18	2,18
1-50-25	160	125	102	59	21	3	4	18	2,71
1-65-25	180	145	122	78	21	3	8	18	3,22
1-80-25	195	160	133	91	23	3	8	18	4,06
1-100-25	230	190	158	110	25	3	8	22	5,92
1-125-25	270	220	184	135	27	3	8	26	8,26
1-150-25	300	250	212	161	27	3	8	26	10,12
1-175-25	330	280	242	196	29	3	12	26	11,49
1-200-25	360	310	278	222	29	3	12	26	13,34
1-225-25	395	340	305	245	31	3	12	30	16,93
1-250-25	425	370	335	273	31	3	12	30	18,9
1-300-25	485	430	390	325	32	4	16	30	23,95
1-350-25	550	490	450	377	38	4	16	33	34,35
1-400-25	610	550	505	426	40	4	16	33	44,62
1-450-25	660	600	555	480	44	4	20	33	51,8
1-500-25	730	660	615	530	48	4	20	39	67,3
1-600-25	840	770	720	630	49	5	20	39	90,87
1-700-25	960	875	820	720	55	5	24	45	126,82
1-800-25	1075	990	930	820	63	5	24	45	181,43

Material
1) acero de carbono Q234 CT20 20# Ст 20, Ст 09Г2С
Antioxidante superficial:
1 antioxidante superficial: Aceite ligero antioxidante
2 antioxidantes superficiales: Galnavized (caliente sumergido galvanizado o electro galvanizado)

Conecte la cara (ГОСТ 12815):
Superficie 1: Final liso
Superficie 2: Sprial serró
Superficie 3: Dos o tres surcos (líneas de agua)
(Face=RF aumentado, face=FF plano)

Фланцы стальные плоские приварныетрубопроводов и соединительных частей, а так же на присоединительные фланцы арматуры, соединительных частей машин, приборов, до 25 кгс/см2 del от 1 del PN del патрубков аппаратов и резервуаров на номинальное давление; мм del до 250 del от 10 del номинальный диаметр DN, типы фланцев - 01, 02, 11, размерный ряд – el 1/2, исполнение уплотнительной поверхности - А, В, С, L, D, M, E, F, J, K, сталь – углеродистая, легированная конструкционная, коррозионно-стойкая, группы контроля - I, II, III, IV, изготавливаются в соответствии с требованиями ГОСТ 33259-2015 “Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования”.

GOST soldado con autógena plano de acero aumentado de aislamiento de los rebordes de la cara de 75m m a de 1400m m 33259 12820 12821 3

Términos:
1) pago: L/C irrevocable a primera vista o T/T, D/P
2) puerto de China del MANDO de las condiciones de expedición o el puerto del comprador del CIF
3) el embalar: Plataforma/caja de la madera contrachapada

GOST soldado con autógena plano de acero aumentado de aislamiento de los rebordes de la cara de 75m m a de 1400m m 33259 12820 12821 4

Contacto:

Encargado de ventas: Grace Zhang

REBORDE DE HEBEI XINFENG E INSTALACIÓN DE TUBERÍAS DE ALTA PRESIÓN CO., LTD.

Añada.: Condado de Mencun, ciudad de Cangzhou, provincia de Hebei, China 061400

Móvil: 86 18031772015 (wechat, whatsapp)

Teléfono: 86-317-6725755

Correo electrónico: info4@hbxfgj.com

Skype: cangzhouzhangnan

FAQ:

1. ¿Cuál es su MOQ?
Nuestro MOQ para cada tamaño es normalmente 1ton. Si usted piensa es demasiado, nosotros puede discutir según su requisito en detalles.
2. ¿Puede usted ofrecer la muestra libre?
Sí, podemos proporcionar muestras libres del 150m - los 200m.
3. ¿Cuál es su plazo de expedición?
Entregaremos en 30-45 días
4. ¿Puede usted aceptar productos mezclados en un envase?
Sí, aceptamos con seguridad.
