Datos del producto:
|
| tamaño: | ″ del 1/2 (15 NOTA) al ″ 48 (1200NB) DN10~DN5000 | Estándares: | ANSI/ASME B16.5, B16.47 la serie A y B, B16.48, BS4504, BS 10, EN-1092, estruendo, ANSI ensancha, AS |
|---|---|---|---|
| Presión: | Clase 150 libras, 300 libras, 600 libras, 900 libras, 1500 libras, 2500 libras | Capa: | La pintura negra del aceite, pintura antioxidante, cubre con cinc la inmersión transparente, fría y |
| Conecte el tipo tipo de la cara del reborde: | Cara aumentada (RF), Ring Type Joint (RTJ), cara plana (FF), cara hembra-varón (LMF), de la Revestim | acero de carbono: | ASTM A105 ASME SA105 |
| Acero inoxidable: | ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L | Embalaje: | Fumigue o fumigue no la madera contrachapada/la plataforma o la caja de madera |
| Alta luz: | Reborde de placa ciego de DN10 DN5000 B16.47,Reborde de la clase b del awwa DN5000,DN5000 clase B del reborde AWWA C207 |
||
El AWWA representa los trabajos de American Water que la asociación es un comité técnico, no lucrativo, ése identifica y unifica los requisitos importantes para los sistemas de la central depuradora. Los usuarios prominentes del AWWA C207 ensanchan las dimensiones incluyen la tubería de la central depuradora, de las aguas residuales, de la mezcla así como de la planta. Puesto que estos rebordes se utilizan en sistemas de tubería de la presión baja, los rebordes de la clase f del awwa c207 son un estándar que demuestra ser una solución eficaz del ahorro de costes, con respecto o al ANSI o ASME forjó los rebordes. Estas dimensiones del reborde del awwa c207 se han diseñado para el uso en industrias tales como aceite, vapor, o usos químicos.

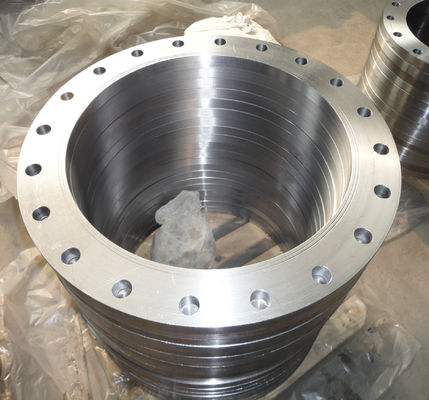

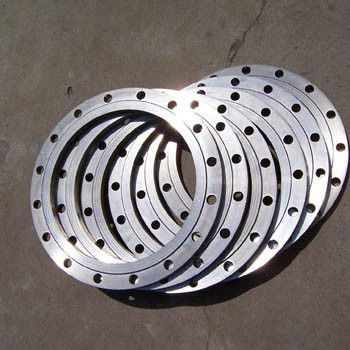

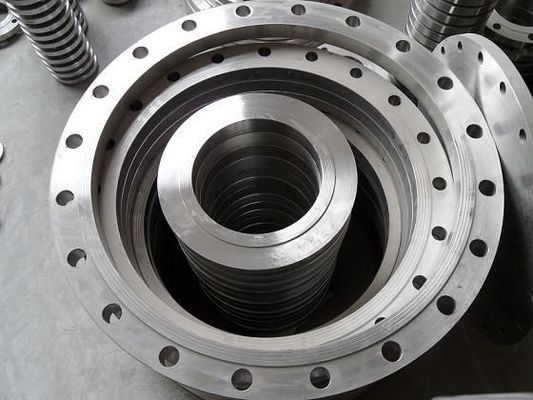

Rebordes de AWWA C207
AWWA C207 ensancha las dimensiones
AWWA C207 ensancha los estándares
Los estándares de AWWA proporcionan la tubería de acero del awwa c207 ensanchan las propiedades que se piensan para ser utilizadas para el agua potable solamente. Por ejemplo, los grados del reborde de AWWA son aplicables solamente en la temperatura atmosférica. Los estándares de AWWA cubren las clases que se ponen letras como B, D, E, F. del reborde fuera de todas estas clases, la conexión de uso general son la clase D. en contraste con el ANSI, los tamaños nominales del tubo para las gamas del reborde ciego de la clase d del awwa c207 entre 3 pulgadas a cerca de 144 pulgadas. A diferencia del estándar del ANSI que incluye todos los tipos de rebordes, el estándar de AWWA abarca solamente los siguientes tipos de reborde del anillo de los rebordes es decir –, de tipo reborde del eje, de reborde ciego, y de rebordes roscados del hierro.
| AWWA C207 ensancha gráfico de tallas | ″ del 1/2 (15 NOTA) al ″ 48 (1200NB) DN10~DN5000 |
|---|---|
| AWWA C207 ensancha los estándares | ANSI/ASME B16.5, B16.47 la serie A y B, B16.48, BS4504, BS 10, EN-1092, estruendo, ANSI ensancha, ASME ensancha, las BS ensancha, estruendo ensancha, EN ensancha, el reborde del GOST, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar |
| EN | 6Bar 10Bar 16Bar 25Bar 40Bar |
| AWWA C207 ensancha ANSI del grado de la presión | Clase 150 libras, 300 libras, 600 libras, 900 libras, 1500 libras, 2500 libras |
| AWWA C207 ensancha cálculo de la presión en el estruendo | 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64 |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K |
| Certificados de prueba | EN 10204/3.1B Las materias primas certifican Informe 100% de prueba de la radiografía Informe de inspección de los terceros, etc |
| Capa | La pintura negra del aceite, pintura antioxidante, cubre con cinc la inmersión transparente, fría y caliente plateada, amarilla galvanizada |
| La mayoría de los tipos comunes de rebordes de AWWA C207 | forjado/roscado/atornilló/placa |
| Técnica de la producción |
|
| Conecte el tipo tipo de la cara del reborde | Cara aumentada (RF), Ring Type Joint (RTJ), cara plana (FF), cara hembra-varón (LMF), de la Revestimiento-junta grande (LJF), pequeño hembra-varón (SMF), pequeña lengua, lengua grande y surco, surco |
| Diseño especial | Según su dibujo
COMO, ANSI, BS, estruendo y JIS |
| Origen | Europa india/del oeste/Japón/los E.E.U.U./coreano |
| Fabricante de | Estruendo del ANSI, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE etc. Rebordes de AWWA C207: - Reborde de las BS, reborde del EN, reborde del API 6A, reborde del ANSI, reborde de ASME, reborde del estruendo, EN1092-1 reborde, reborde del UNI, reborde de JIS/KS, BS4504 reborde, reborde del GB, Reborde de AWWA C207, reborde del GOST, reborde de la PSI
|
| Prueba | espectrógrafo de la Directo-lectura, máquina de prueba hidrostática, detector de la radiografía, detector trasonic del defecto de UI, detector de la partícula magnética |
| Equipo | Máquina de la prensa, dobladora, empujando la máquina, la máquina que bisela eléctrica, puliendo con chorro de arena la máquina etc |
| Tamaño de Nom | Grueso | Perforación | Peso | ||||||
| OD | Mocasín | Ciego | Diámetro interior | Anillo de perno | Diámetro del agujero | No. agujeros | Mocasín | Ciego | |
| T | T | B | C | ||||||
| 4 | 10,00 | 1,130 | 1,130 | 4,57 | 7,88 | 0,875 | 8 | 18 | 25 |
| 5 | 11,00 | 1,210 | 1,210 | 5,66 | 9,25 | 0,875 | 8 | 22 | 33 |
| 6 | 12,50 | 1,310 | 1,310 | 6,73 | 10,62 | 0,875 | 12 | 30 | 46 |
| 8 | 15,00 | 1,310 | 1,310 | 8,73 | 13,00 | 1,000 | 12 | 40 | 66 |
| 10 | 17,50 | 1,500 | 1,500 | 10,88 | 15,25 | 1,125 | 16 | 56 | 102 |
| 12 | 20,50 | 1,630 | 1,630 | 12,88 | 17,75 | 1,250 | 16 | 83 | 152 |
| 14 | 23,00 | 1,940 | 1,940 | 14,19 | 20,25 | 1,250 | 20 | 128 | 228 |
| 16 | 25,50 | 2,140 | 2,140 | 16,19 | 22,50 | 1,375 | 20 | 167 | 310 |
| 18 | 28,00 | 2,250 | 2,250 | 18,19 | 24,75 | 1,375 | 24 | 204 | 392 |
| 20 | 30,50 | 2,330 | 2,330 | 20,19 | 27,00 | 1,375 | 24 | 247 | 482 |
| 22 | 33,00 | 2,500 | 2,500 | 22,19 | 29,25 | 1,375 | 24 | 307 | 606 |
| 24 | 36,00 | 2,690 | 2,690 | 24,19 | 32,00 | 1,625 | 24 | 388 | 776 |
| 26 | 38,25 | 3,000 | 3,000 | 26,19 | 34,50 | 1,875 | 28 | 451 | 977 |
| 28 | 40,75 | 3,130 | 3,130 | 28,19 | 37,00 | 1,875 | 28 | 532 | 1156 |
| 30 | 43,00 | 3,150 | 3,166 | 30,19 | 39,25 | 1,875 | 28 | 586 | 1303 |
| 32 | 45,25 | 3,250 | 3,332 | 32,19 | 41,50 | 1,875 | 28 | 657 | 1518 |
| 34 | 47,50 | 3,380 | 3,475 | 34,19 | 43,50 | 1,875 | 28 | 741 | 1745 |
| 36 | 50,00 | 3,460 | 3,671 | 36,19 | 46,00 | 2,125 | 32 | 802 | 2042 |
| 38 | 52,25 | 3,500 | 3,815 | 38,19 | 48,00 | 2,125 | 32 | 874 | 2317 |
| 40 | 54,25 | 3,630 | 3,982 | 40,19 | 50,25 | 2,125 | 36 | 937 | 2608 |
| 42 | 57,00 | 3,810 | 4,171 | 42,19 | 52,75 | 2,125 | 36 | 1103 | 3015 |
| 44 | 59,25 | 4,000 | 4,338 | 44,19 | 55,00 | 2,125 | 36 | 1237 | 3388 |
| 46 | 61,50 | 4,130 | 4,505 | 46,19 | 57,25 | 2,125 | 40 | 1344 | 3791 |
| 48 | 65,00 | 4,500 | 4,781 | 48,19 | 60,75 | 2,125 | 40 | 1718 | 4494 |
