BS10 llano ensancha reborde de placa del tubo del ANSI B16.5 BS10 de ASME B16.47

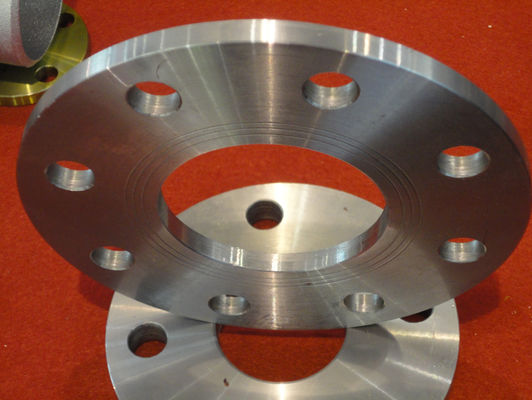

Ampliación de imagen : BS10 llano ensancha reborde de placa del tubo del ANSI B16.5 BS10 de ASME B16.47

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	XF
Certificación:	ISO,PED,,ADW2000
Número de modelo:	el 1/2” - 48"

Pago y Envío Términos:

Cantidad de orden mínima:	1Ton
Precio:	NEGOCIATION
Detalles de empaquetado:	JUEGUE LOS CASOS DE MADERA, PLATAFORMA, o como petición de los cusomers
Tiempo de entrega:	30days
Condiciones de pago:	L/C, D/P, T/T
Capacidad de la fuente:	10000TONS POR MES

Contacto

BS10 llano ensancha reborde de placa del tubo del ANSI B16.5 BS10 de ASME B16.47

descripción

tipo:	Las BS 10 ensanchan	Tamaño:	½” (15 NOTA) al ″ 48 (1200NB)
BS:	BS4504, BS4504, BS1560, BS10	Capa/tratamiento superficial:	La pintura antioxidante, engrasa la pintura negra, la inmersión plateada, fría y caliente transparen
Tipo de la cara del reborde:	La cara plana (FF), aumenta la cara (RF), Ring Joint (RJT)	Material:	Carbono P250gh de acero, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H
Uso/usos:	Campo petrolífero, a poca distancia de la costa, circuito de agua, construcción naval, gas natural,
Alta luz:	Rebordes llanos BS10 , Reborde de la tabla e de ASME B16.47 bs10 , Reborde de placa del tubo de B16.5 BS10

Los rebordes llanos de las BS 10, ASME B16.47/ANSI B16.5 BS 10 ensanchan, los rebordes de placa de las BS 10

Las BS 4504 son un estándar británico para los rebordes que se utilizan conjuntamente con los tubos, las válvulas y las colocaciones. Los rebordes produjeron según BS estándar 4504 son PN señalado. Por el estándar, diversas aleaciones tales como acero, el arrabio y la aleación de cobre podían ser o usado fabricar a las BS 4504 ensancha. El PN para el reborde forjado de las BS 4504, que es siglas para las gamas de Nominale de la presión entre PN 2,5 a PN 40. Considerando que los rebordes se producen con el tamaño que se extiende hasta DN4000. Aparte de las dimensiones del reborde pn10 de las BS 4504, las BS 4504 también especifican otros parámetros tales como tamaños, tolerancias, revestimientos, roscar, marca y materiales del perno para empernar. Por otra parte, el estándar también toma en los materiales del reborde de la consideración con grados asociados de la presión/de la temperatura

Las BS 4504 ensanchan

Dimensiones de los rebordes de las BS 4504

Estándares de los rebordes de las BS 4504

Fabricante de rebordes de acero inoxidables de las BS 4504, proveedor de los rebordes del acero de carbono de las BS 4504

Similar a los estándares del estruendo y de JIS, el grado de clase de la presión para BS 4504 pn16 ensancha las gamas de la clase 150 para clasificar 2500. En los casos donde se requieren las propiedades añadidas de la resistencia a la corrosión, los compradores pueden poner una orden para conseguir la superficie de estos rebordes tratada. Algunos de los finales más populares incluyen la galvanización de la inmersión caliente, el final antioxidante y el galvanizado. Generalmente tratar la superficie de BS 4504 que PN16 ensancha a un proceso de la galvanización de la inmersión caliente rinde un resultado mucho mejor en términos de características de la resistencia a la longevidad, al funcionamiento así como a la corrosión

Índice

Las especificaciones trazan de los rebordes de las BS 4504

Gráfico de tallas de los rebordes de las BS 4504	″ del 1/2 (15 NOTA) al ″ 48 (1200NB) DN10~DN5000
Estándares de los rebordes de las BS 4504	ANSI/ASME B16.5, B16.47 la serie A y B, B16.48, BS4504, BS 10, EN-1092, estruendo, ANSI ensancha, ASME ensancha, las BS ensancha, estruendo ensancha, EN ensancha, el reborde del GOST, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
UNI	6Bar 10Bar 16Bar 25Bar 40Bar
EN	6Bar 10Bar 16Bar 25Bar 40Bar
ANSI del grado de la presión de los rebordes de las BS 4504	Clase 150 libras, 300 libras, 600 libras, 900 libras, 1500 libras, 2500 libras
Las BS 4504 ensanchan cálculo de la presión en el estruendo	6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
Certificados de prueba	EN 10204/3.1B Las materias primas certifican Informe 100% de prueba de la radiografía Informe de inspección de los terceros, etc
Capa	La pintura negra del aceite, pintura antioxidante, cubre con cinc la inmersión transparente, fría y caliente plateada, amarilla galvanizada
La mayoría de los tipos comunes de rebordes de las BS 4504	forjado/roscado/atornilló/placa
Técnica de la producción	forjado, sometido a un tratamiento térmico y trabajado a máquina
Conecte el tipo tipo de la cara del reborde	Cara aumentada (RF), Ring Type Joint (RTJ), cara plana (FF), cara hembra-varón (LMF), de la Revestimiento-junta grande (LJF), pequeño hembra-varón (SMF), pequeña lengua, lengua grande y surco, surco
Diseño especial	Según su dibujo COMO, ANSI, BS, estruendo y JIS 15 NOTA (″ del 1/2) a 200 NOTA (″ 8) Igual y configuraciones de la reducción
Origen	Europa india/del oeste/Japón/los E.E.U.U./coreano
Fabricante de	Estruendo del ANSI, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE etc. Las BS 4504 ensanchan: - Reborde de las BS, reborde del EN, reborde del API 6A, reborde del ANSI, reborde de ASME, reborde del estruendo, EN1092-1 reborde, reborde del UNI, reborde de JIS/KS, BS4504 reborde, reborde del GB, Reborde de AWWA C207, reborde del GOST, reborde de la PSI B.S: BS4504, BS3293, BS1560, BS10 COMO 2129: Tabla D; Tabla E; Tabla H Serie A del ANSI B16.5, del ANSI B16.47 y B, MSS SP44, ASA, API-605, AWWA, dibujos de encargo ANSI: ANSI B16.5, ANSI B16.47 (API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Estándar americano (ANSI) Alemán (estruendo) Estándar británico (BS) Estruendo: Estruendo 2527, estruendo 2566, estruendo 2573, estruendo 2576, estruendo 2641, estruendo 2642, estruendo 2655, estruendo 2656, estruendo 2627, estruendo 2628, estruendo 2629, estruendo 2631, estruendo 2632, estruendo 2633, estruendo 2634, estruendo 2635, estruendo 2636, estruendo 2637, rebordes del estruendo 2638 BS 4504 El otro estándar: AWWA C207; EN1092-1, GOST12820, JIS B2220; KS B1503, SABS1123; NFE29203; UNI2276
Prueba	espectrógrafo de la Directo-lectura, máquina de prueba hidrostática, detector de la radiografía, detector trasonic del defecto de UI, detector de la partícula magnética
Equipo	Máquina de la prensa, dobladora, empujando la máquina, la máquina que bisela eléctrica, puliendo con chorro de arena la máquina etc

Material disponible de los rebordes de las BS 4504

Acero de carbono	ASTM A105 ASME SA105 Estruendo 1,0402 Estruendo 1,0460 Estruendo 1,0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 Alto CS ASTM A694 de la producción
Acero inoxidable	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Acero de aleación	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	Inconel 600 Inconel 601 Inconel 625 Inconel 718 Inconel x750
Cobre	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, etc
Níquel de cobre	Níquel de cobre 90/10 (C70600), níquel 70/30 (C71500), UNS C71640 de Cupro
Latón	3602 / 2604/H59/H62/etc.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Monel	Monel 400 (no. N04400), Monel 500 (no. N05500 de UNS de UNS)
Aleación 20	Aleación de Carpenter® 20, aleación 20Cb-3
De aluminio	5052 /6061/ 6063/2017/7075/etc.
Níquel	Níquel 200, níquel 201
Duplex	S31803 / S32205 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61
Duplex estupendo	S32750 / S32760 A182 GR F51/F52/F53/F54/F55/F57/F59/F60/F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 Smo	SMO 254/6Mo, UNS S31254, estruendo 1,4547
Nimonic	Nimonic 75, Nimonic 80A, Nimonic 90
El otro material	Bronce de la lata, bronce de Alumunum, bronce de la ventaja
Titanio	Titanio GR de ASTM B381. 1 Titanio GR de ASTM B381. 2 Titanio GR de ASTM B381. 4 Titanio GR de ASTM B381. 5 Titanio GR de ASTM B381. 7

Común una extensa gama de BS 4504 ensanchan, fabricante de los rebordes del ampliador PN16 de las BS 4504

Dimensiones de los rebordes de las BS 4504

DN	D	C1	C2	H1	H2	H3	R		N1	N2	B1	d1	f1
10	90	14	14	20	35	6	3	17,2	28	30	18	40	2
15	95	14	14	20	35	6	3	21,3	32	35	22	45	2
20	105	14	14	24	38	6	4	26,9	39	45	27,5	58	2
25	115	16	16	24	38	6	4	33,7	46	52	34,5	68	2
32	140	18	16	26	40	6	5	42,4	56	60	43,5	78	2
40	150	18	16	26	42	7	5	48,3	64	70	49,5	88	3
50	165	20	18	28	45	8	5	60,3	74	84	61,5	102	3
65	185	20	18	32	45	10	6	76,1	92	104	77,5	122	3
80	200	20	20	34	50	10	6	88,9	110	118	90,5	138	3
100	220	22	20	40	52	12	6	114,3	130	140	116	162	3
125	250	22	22	44	55	12	6	139,7	158	168	141,5	188	3
150	285	24	22	44	55	12	8	168,3	184	195	170,5	212	3
200	340	26	24	44	62	16	8	219,1	234	246	221,5	268	3
250	405	29	26	46	70	16	10	273	288	298	276,5	320	3
300	460	32	28	46	78	16	10	323,9	342	350	327,5	378	4
350	520	35	30	57	82	16	10	355,6	390	400	359	438	4
400	580	38	32	63	85	16	10	406,4	444	456	411,0	490	4
450	640	42	34	68	87	16	12	457,0	490	502	462,0	550	4
500	715	46	34	73	90	16	12	508,0	546	559	513,5	610	4
600	840	52	36	83	95	18	12	610,0	650	658	616,5	725	5
700	910	60	36	83	100	18	12	711,0	750	760	–	795	5
800	1025	68	38	90	105	20	12	813,0	848	864	–	900	5
900	1125	76	40	94	110	20	12	914,0	948	968	–	1000	5
1000	1255	84	42	100	120	22	12	1016,0	1056	1072	–	1115	5
1200	1485	98	48	–	130	30	12	1220,0	1260	–	–	1330	5
1400	1685	–	52	–	145	30	12	1420,0	1465	–	–	1530	5
1600	1930	–	58	–	160	35	12	1620,0	1668	–	–	1750	5
DN	D	C1	C2	H1	H2	H3	R		N1	N2	B1	d1	f1
