Datos del producto:
|
| Estándar: | Rebordes de placa (GOST12820-80), rebordes ciegos (GOST12836-67); Rebordes de soldadura del cuello ( | Presión: | PN6Mpa, PN10Mpa, PN16Mpa, PN25Mpa, PN40Mpa, PN64Mpa, PN100Mpa, Mpa PN160 |
|---|---|---|---|
| Tipo de conexión: | Ring Type Joint, cara de la Revestimiento-junta, cara aumentada, cara plana, hembra-varón grande, gr | Tipo de la cara del reborde: | La cara plana (FF), aumenta la cara (RF), Ring Joint (RJT) |
| Capa/tratamiento superficial: | La pintura antioxidante, engrasa la pintura negra, la inmersión plateada, fría y caliente transparen | Material: | 20CT, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 9 |

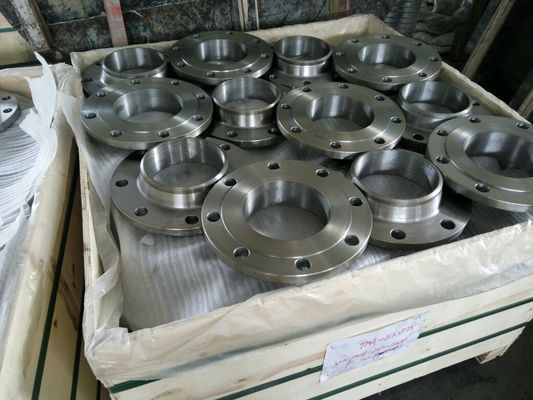

| Embalaje: | Fumigue o fumigue no la madera contrachapada/la plataforma o la caja de madera | Uso/usos: | Campo petrolífero, a poca distancia de la costa, circuito de agua, construcción naval, gas natural, |
| Alta luz: | Reborde ASTM A182 del GOST 12820,Reborde del GOST del PED 33259,reborde A240 310 321 del astm a182 |
||
REBORDE DEL ESTÁNDAR DE GOST (GOST 12820/GOST 12821/GOST 33259) – FABRICANTES Y STOCKISTS
Rebordes del estándar de GOST seguir el GOST llamado estándar. Es un estándar ruso que se adapta a los estándares de estándares europeos, asiáticos y de muchos otros estándares nacionales. Dinesh Industries es un productor de diversos rebordes en diversos grados materiales que vengan con el estándar de GOST. Las dimensiones del reborde del estándar de Gost varían con la especificación y otros estándares. Hay los rebordes de reducida a mediana escala del diámetro que actúan en diversos usos. El reborde del Gost 12821 es un reborde de acero inoxidable que puede extenderse entre el DIN15 a DIN1600. Hay diversos tipos de los rebordes también. El reborde 80 del GOST 12821 se utiliza en los campos petrolíferos, industrias de petróleo costeras, industrias petroleras naturales y en circuitos de agua.

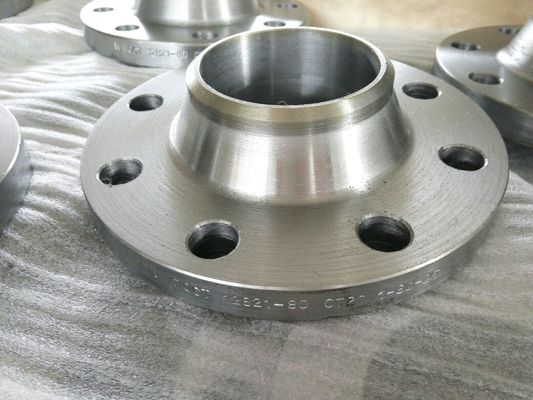

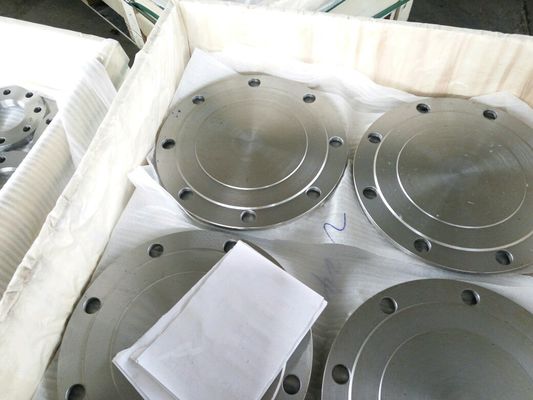

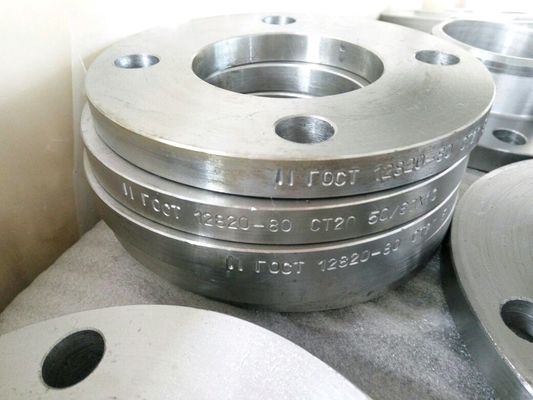

Central electrica y las industrias de construcción naval utilizan este estándar de rebordes también. Hay diversos tipos tales como el cuello de la soldadura, el resbalón prendido, la soldadura de extremo y los rebordes ciegos. El reborde ciego del fantasma se utiliza para terminar una línea del tubo cualquiera temporal o permanentemente. El reborde del cuello de la soldadura del fantasma se utiliza para tener superficie y fuerza de soldadura sobre la conexión. El reborde de placa del fantasma se utiliza para añadir más superficie de la conexión para embotar extremos de tubo y el resbalón del fantasma en el reborde es útil al conectar los tubos sin soldadura juntos. Usted puede conseguir cualesquiera tipos de rebordes de nosotros y no dude en entrarnos en contacto con por favor con su investigación.
Índice
| Tipo de Producty | Rebordes del GOST |
|---|---|
| Tamaño | ½” 48 al ″ |
| Grados de clase de la presión | Clase 1500, clase 150, clase 400, clase 900, clase 300, clase 2500, clase 600 | PN16, PN40, PN6, PN10, PN64, PN25 |
| Especialícese | Según el dibujo |
| Estándar | ANSI B16.47, MSS SP44, ANSI B16.5, ANSI B16.36, ANSI B16.48, JIS, ESTRUENDO, BS4504, SABS1123, EN1092-1, UNI, AS2129, GOST-12820DIN: DIN2527, DIN2633, DIN2636, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2637, DIN2638, DIN2656, DIN2627, DIN2628, DIN2629, ESTRUENDO 2631, DIN2634, DIN2635, DIN2632, DIN2673B.S: BS1560, BS4504, BS4504, BS10 |
| Tipo de la cara del tipo de conexión/del reborde | Cara plana, hembra-varón grande, Ring Type Joint, cara de la Revestimiento-junta, lengua y surco grande, cara aumentada, pequeña lengua y surco hembra-varón, pequeños |
Los rebordes del estándar de GOST están disponibles en la clase 150 clasificar 2500, en dimensiones como las series A del ANSI B16.5, del ANSI B16.47 y B, MSS SP44, AWWA
| Dy de Проход условный | d1 | b | h4 | Dm | Dn | Масса, кг | ||||
| с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
| 10 | 8 | 10 | 27 | 22 | 15 | 0,34 | 0,34 | 0,32 | 0,34 | 0,33 |
| 15 | 12 | 28 | 28 | 19 | 0,40 | 0,40 | 0,38 | 0,40 | 0,40 | |
| 20 | 18 | 30 | 36 | 26 | 0,53 | 0,53 | 0,50 | 0,53 | 0,52 | |
| 25 | 25 | 12 | 42 | 33 | 0,76 | 0,77 | 0,72 | 0,75 | 0,75 | |
| 32 | 31 | 33 | 50 | 39 | 1,10 | 1,08 | 1,04 | 1,08 | 1,08 | |
| 40 | 38 | 35 | 60 | 46 | 1,36 | 1,37 | 1,28 | 1,30 | 1,34 | |
| 50 | 49 | 70 | 58 | 1,53 | 1,51 | 1,44 | 1,46 | 1,47 | ||
| 65 | 66 | 88 | 77 | 1,97 | 2,06 | 1,83 | 1,72 | 1,75 | ||
| 80 | 78 | 13 | 37 | 102 | 90 | 2,76 | 2,76 | 2,80 | 2,65 | 2,72 |
| 100 | 96 | 38 | 122 | 110 | 3,35 | 3,04 | 3,03 | 3,03 | 3,04 | |
| 125 | 121 | 15 | 40 | 148 | 135 | 4,66 | 4,24 | 3,66 | 4,50 | 4,55 |
| 150 | 146 | 43 | 172 | 161 | 5,37 | 5,85 | 4,93 | 5,29 | 5,35 | |
| (175) | 177 | 17 | 47 | 210 | 196 | 7,32 | 8,10 | 6,92 | 7,11 | 7,16 |
| 200 | 202 | 50 | 235 | 222 | 8,37 | 9,35 | 7,75 | 7,98 | 8,05 | |
| (225) | 226 | 260 | 248 | 9,45 | 9,25 | 8,72 | 8,98 | 9,06 | ||
| 250 | 254 | 18 | 288 | 278 | 10,99 | 10,69 | 10,14 | 12,20 | 12,30 | |
| 300 | 303 | 340 | 330 | 14,82 | 14,28 | 14,10 | 13,81 | 14,11 | ||
| 350 | 351 | 390 | 382 | 17,69 | 18,65 | 17,64 | 16,35 | 16,72 | ||
| 400 | 398 | 440 | 432 | 20,55 | 19,69 | 19,30 | 18,83 | 19,31 | ||
| (450) | 450 | 494 | 484 | 23,63 | 23,60 | 21,90 | 21,62 | 22,24 | ||
| 500 | 501 | 19 | 545 | 535 | 26,63 | 29,10 | 25,90 | 24,44 | 25,10 | |
| 600 | 602 | 55 | 650 | 636 | 35,79 | 35,60 | 33,40 | 37,49 | 33,67 | |
| (700) | 692 | 740 | 726 | 44,31 | 44,10 | 41,10 | 40,60 | 41,86 | ||
| 800 | 792 | 60 | 844 | 826 | 56,17 | 55,20 | 52,20 | 51,67 | 53,36 | |
| (900) | 892 | 21 | 944 | 926 | 66,79 | – | – | – | – | |
| 1000 | 992 | 1044 | 1028 | 73,51 | ||||||
| 1200 | 1192 | 23 | 70 | 1248 | 1228 | 111,43 | ||||
| 1400 | 1392 | 27 | 85 | 1456 | 1428 | 156,58 | ||||
| 1600 | 1592 | 32 | 95 | 1660 | 1628 | 218,57 | ||||
|
Estándar
|
Clase
|
Diámetro
|
Diámetro del anillo de perno
|
Número de pernos
|
Tamaño del perno
|
Diámetro del agujero de perno
|
|---|---|---|---|---|---|---|
|
Rebordes AS4087
|
PN14
|
95
|
67
|
4
|
M12
|
14
|
|
COMO reborde 2129
|
Tabla C
|
95
|
67
|
4
|
13
|
14
|
|
Tabla D
|
95
|
67
|
4
|
13
|
14
|
|
|
Tabla E
|
95
|
67
|
4
|
13
|
14
|
|
|
Tabla F
|
95
|
67
|
4
|
13
|
14
|
|
|
Tabla H
|
114
|
83
|
4
|
16
|
17
|
|
|
Tabla J
|
114
|
83
|
4
|
16
|
17
|
|
|
Rebordes del ANSI B16.5
|
ANSI 150
|
89
|
60
|
4
|
13
|
16
|
|
ANSI 300
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 600
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 900
|
121
|
83
|
4
|
19
|
22
|
|
|
ANSI 1500
|
121
|
83
|
4
|
19
|
22
|
|
|
Reborde del ISO 7005 (estruendo)
|
PN6
|
80
|
55
|
4
|
M10
|
11
|
|
PN10
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN16
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN20
|
90
|
60,5
|
4
|
M14
|
16
|
|
|
PN25
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN40
|
95
|
65
|
4
|
M12
|
14
|
