0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde

Certificación
Porcelana Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd. certificaciones
Porcelana Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd. certificaciones
Estoy en línea para chatear ahora

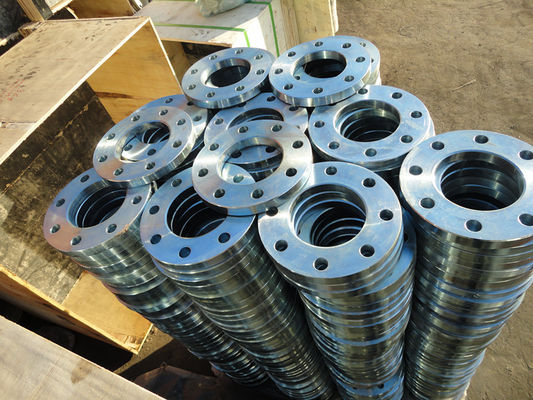

0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde

0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde
0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde 0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde 0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde 0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde 0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde

Ampliación de imagen :  0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde

Datos del producto:
Lugar de origen: China
Nombre de la marca: XF
Certificación: ISO, CE
Número de modelo: XF-FLANGE058
Pago y Envío Términos:
Cantidad de orden mínima: 2Tons
Precio: USD1580/TON TO USD2640/TON
Detalles de empaquetado: Cajas y plataformas de la madera contrachapada
Tiempo de entrega: 10-45 días
Condiciones de pago: L/C, D/P, T/T
Capacidad de la fuente: 5000TONS/MONTH

0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde

descripción
Presión: 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB Estándar: EL ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA CLASIFICA D, ESTRUENDO, EN1092-1
Tipo: REBORDE DE WN, TAN REBORDE, REBORDE CIEGO, REBORDE DEL INTERRUPTOR, REBORDE DE PLACA, REBORDE DE LA tamaño: EL 1/2” A 80", 0,5 PULGADAS A 80 PULGADAS
Tratamiento superficial: PINTURA NEGRA, PINTURA AMARILLA, GALVANIZANDO, ACEITE ANTIOXIDANTE REBORDE DE AISLAMIENTO DE LA CARA: CARA AUMENTADA (RF), CARA PLANA (FF), TIPO COMÚN DEL ANILLO (RTJ)
Paquete: Cajas/plataformas dignas de la madera contrachapada del mar Término de precio: MANDO, CIF, CFR
Período de la producción: menos que 60tons dentro de 30days, más que 60tons 50days Certificado: PED, ISO
Material: ACERO INOXIDABLE DE ACERO SS304L SS316L DE CARBONO A105 A36
Alta luz:

0.5Inch galvanizó el reborde de acero

,

80Inch galvanizó el reborde de acero

,

reborde galvanizado Forged del tubo de Sorf

EL ANSI DE ACERO GALVANIZADO B16.5 ASME B16.47 SLIP DEL REBORDE EN EL REBORDE SORF FORJÓ EL REBORDE



El reborde del cuello de la soldadura es diseñado para articular un sistema aflautado por la soldadura a tope. El eje, o el cuello, transfiere las tensiones al tubo para reducir altas concentraciones de tensión. El diámetro interior del reborde del cuello de la soldadura hace juego el diámetro interior del tubo.
El reborde del cuello de la soldadura se proporciona típicamente una cara aumentada (RF), la cara plana (FF), o el tipo cara de la junta (RTJ) del anillo. Cuando una cara aumentada es necesaria para el reborde del cuello de la soldadura, la altura estándar es 1/16” para los rebordes ciegos debajo de 400#. Para el reborde ciego de 400# y para arriba, el reborde ciego estándar aumentó altura de la cara es 1/4".
El fabricante Duwa Piping del reborde del cuello de la soldadura puede proveer para soldar con autógena los rebordes del cuello en todos los grados, especificación y tamaños de los materiales. La tubería de Duwa tiene un poco de reborde del cuello de la soldadura de la entrega de la acción y de la poder en 3 días.
Especificaciones:
Tamaño: el 1/2” a 96".
Cara del reborde: Cara aumentada (RF), cara plana (FF), Ring Type Joint (RTJ), T&G.
Presión del reborde: 150#--6000# (PN6-PN40).
Horario: SCH40/XS, ESTÁNDAR.
Material:
Acero de carbono: ASTM A105.
A baja temperatura: ASTM A350 LF1 LF2 CL1/CL2, LF3 CL1/CL2.
Acero inoxidable: ASTM A182 F304/304L, F316/316L, F321.




TAMAÑO MATERIAL TIPO DEL REBORDE
el 1/2” - 80" Acero inoxidable reborde del cuello de la soldadura
Resbalón en el reborde
reborde de la soldadura del zócalo
LAP Joint Flange
Reborde roscado
reborde ciego
ACERO DE CARBONO, ACERO INOXIDABLE reborde del cuello de la soldadura
Resbalón en el reborde
reborde de la soldadura del zócalo
LAP Joint Flange
Reborde roscado
reborde ciego
Cara de aislamiento de rebordes RF con final serrado
FF con 3 líneas de flotación
FF con finis lisos
RTJ (Ring Joint Type)
FF con final serrado
RF con las líneas de agua





Material: ASTM A182 F316.
Clase: PN 20.
Tamaño: DN 150.
Estándar: ASME B16.5.



El ANSI B16.5 forjó el reborde de acero del cuello de la soldadura, PN50, ASTM A516 - reborde de Landee

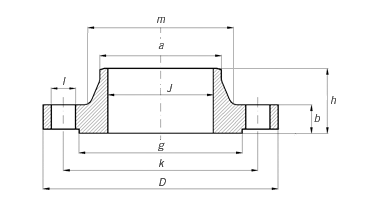

ø D b g m a J* h k Agujeros l Kilogramo.
el 1/2” 88,9 11,1 34,9 30,2 21,3 15,7 47,6 60,3 4 15,9 0.500
3/4" 98,4 12,7 42,9 38,1 26,7 20,8 52,4 69,8 4 15,9 0.700
1" 107,9 14,3 50,8 49,2 33,5 26,7 55,6 79,4 4 15,9 1.100
1 1/4" 117,5 15,9 63,5 58,8 42,2 35,1 57,1 88,9 4 15,9 1.500
1 1/2” 127,0 17,5 73,0 65,1 48,3 40,9 61,9 98,4 4 15,9 1.800
2" 152,4 19,0 92,1 77,8 60,3 52,6 63,5 120,6 4 19,0 2.700
2 1/2” 177,8 22,2 104,8 90,5 73,1 62,7 69,8 139,7 4 19,0 4.400
3" 190,5 23,8 127,0 107,9 88,9 78,0 69,8 152,4 4 19,0 5.200
3 1/2” 215,9 23,8 139,7 122,2 101,6 90,2 71,4 177,8 8 19,0 6.400
4" 228,6 23,8 157,2 134,9 114,3 102,4 76,2 190,5 8 19,0 7.500
5" 254,0 23,8 185,7 163,5 141,2 128,3 88,9 215,9 8 22,2 9.200
6" 279,4 25,4 215,9 192,1 168,4 154,2 88,9 241,3 8 22,2 11.000
8" 342,9 28,6 269,9 246,1 219,1 202,7 101,6 298,4 8 22,2 18.300
10" 406,4 30,2 323,8 304,8 273,0 254,5 101,6 361,9 12 25,4 25.000
12" 482,6 31,7 381,0 365,1 323,8 304,8 114,3 431,8 12 25,4 39.000
14" 533,4 34,9 412,7 400,0 355,6 336,5 127,0 476,2 12 28,6 51.000
16" 596,9 36,5 469,9 457,2 406,4 387,3 127,0 539,7 16 28,6 60.000
18" 635,0 39,7 533,4 504,8 457,2 438,1 139,7 577,8 16 31,7 71.000
20" 698,5 42,9 584,2 558,8 508,0 488,9 144,5 635,0 20 31,7 88.000
22" 749,3 46,0 641,2 609,6 558,8 539,7 149,2 692,1 20 34,9 102.000
24" 812,8 47,6 692,1 663,6 609,6 590,5 152,4 749,3 20 34,9 119.000







Palabras claves: EL 1/2”, CS A105, GALÓN, REBORDE, RF, 150 LIBRAS, SCRD.
Nombre: Reborde roscado de acero de carbono.
Material: ASTM A105.
Tamaño: Pulgada del 1/2 (DN15).
Presión: 150 LIBRAS (PN20).
Extremos: RF.
Tratamiento superficial: Galvanizado.

Reborde roscado de acero de carbono, 150 libras, el 1/2IN, RF
Tubo Diam normal. O.D. Flange Thk. Del minuto del reborde Diam.
de
Eje
Diámetro de la cara aumentada Longitud Hub.Y Longitud del hilo Diam.
del perno
Círculo
Diam.
del perno
Agujeros
Número
de pernos
Diam. de
Pernos
(pulgada)
Kilogramo Libra
pulgada dn O C X G Y T Porque BH BN BD
el 1/2” 15 89,00 11,20 30,20 35,10 15,70 15,70 60,50 15,80 4 el 1/2” 0,4 0,9
3/4" 20 98,50 12,70 38,10 42,90 15,70 15,70 69,90 15,80 4 el 1/2” 0,7 1,5
1" 25 108,00 14,20 49,30 50,80 17,50 17,50 79,30 15,80 4 el 1/2” 0,8 1,8
1-1/4” 32 117,50 15,70 58,70 63,50 20,60 20,60 88,90 15,80 4 el 1/2” 1,2 2,6
1-1/2” 40 127,00 17,50 65,00 73,20 22,40 22,40 98,60 15,80 4 el 1/2” 1,5 3,3
2" 50 152,50 19,10 77,70 91,90 25,40 25,40 120,70 19,10 4 5/8" 2,3 5,1
2-1/2” 65 178,00 22,40 90,40 104,60 28,40 28,40 139,70 19,10 4 5/8" 3,7 8,1
3" 80 190,50 23,90 108,00 127,00 30,20 30,20 152,40 19,10 4 5/8" 4,1 9
3-1/2” 90 216,00 23,90 122,20 139,70 31,80 31,80 177,80 19,10 8 5/8" 5,1 11,2
4" 100 228,50 23,90 134,90 157,20 33,30 33,30 190,50 19,10 8 5/8" 5,9 13
5" 125 254,00 23,90 163,60 185,70 36,60 36,60 215,90 22,40 8 3/4" 7 15,4
6" 150 279,50 25,40 192,00 215,90 39,60 39,60 241,30 22,40 8 3/4" 8,4 18,5
8" 200 343,00 28,40 246,10 269,70 44,50 44,50 298,50 22,40 8 3/4" 13 28,6
10" 250 406,50 30,20 304,80 323,90 49,30 49,30 362,00 25,40 12 7/8" 18 39,5
12" 300 482,50 31,80 365,30 381,00 55,60 55,60 431,80 25,40 12 7/8" 29 64
14" 350 533,50 35,10 400,10 412,80 57,20 57,20 476,30 28,50 12 1" 39 86
16" 400 597,00 36,60 457,20 469,90 63,50 63,50 539,80 28,50 16 1" 47 103
18" 450 635,00 39,60 505,00 533,40 68,30 68,30 577,90 31,80 16 1 1/8" 57 126
20" 500 698,50 42,90 558,80 584,20 73,20 73,20 635,00 31,80 20 1 1/8" 76 167
24" 600 813,00 47,80 663,40 692,20 82,60 82,60 749,30 35,10 20 1 1/4" 97 214

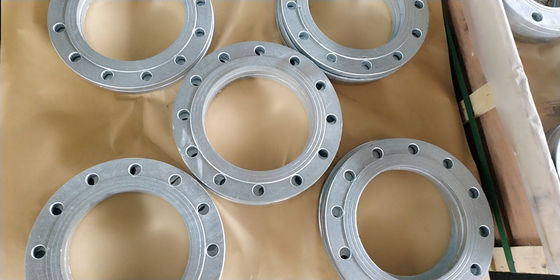

0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde 2

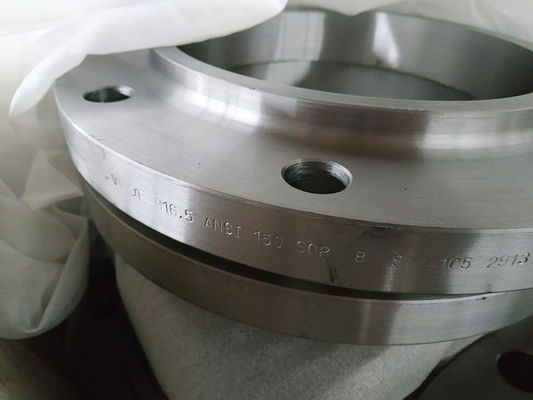

0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde 3

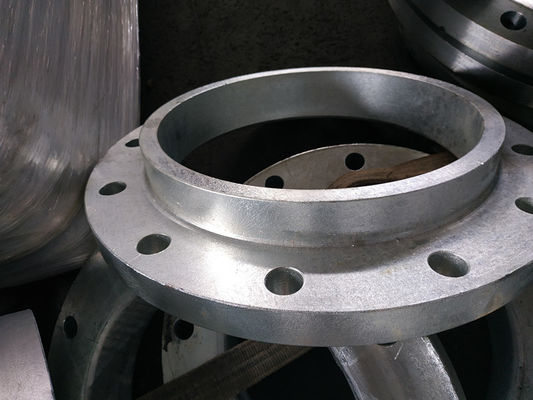

0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde 4

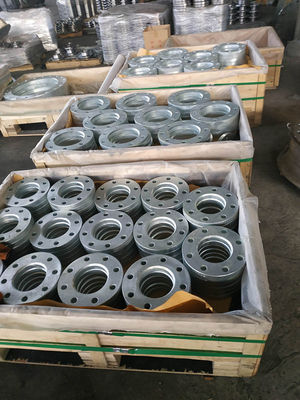

0,5 pulgadas al resbalón de acero galvanizado 80 pulgadas del reborde en Sorf forjaron el reborde 5
