Datos del producto:
|

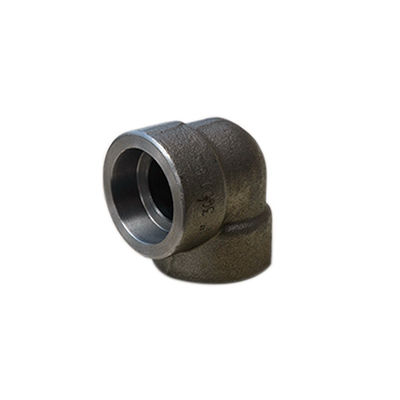

| Producto: | Codo de acero forjado ASME B16.11 3000LB | Material: | ASTM A105; A182 F304; F304L; F316; F316L |
|---|---|---|---|
| Tipo común: | Roscado; Soldadura del zócalo | Presión: | 2000LB; 3000LB; 6000LB; 9000LB |
| tipo: | 90DEG, 45 GRADOS, | Técnicas: | Lanzamiento, forjado |
| Alta luz: | 45DEG forjó el codo de acero,90DEG forjó el codo de acero,Codo de 3000LB ASME B16.11 |
||
Buttweld es una de las formas mas comunes de soldadura en instalaciones de tuberías. El buttweld permite que las colocaciones sean cabidas con la soldadura dando por resultado una conexión más fuerte. Las colocaciones roscadas vienen en práctico donde no está posible o no preferida la soldadura. Instala tubos tiene generalmente hacer los hilos y las colocaciones tienen hilos femeninos. Hay las clases que indican las capacidades de la presión de cualquier producto. Los dos se caben con la ayuda de los hilos. La clase 3000 es una clase de alta presión. Tan la diferencia entre una clase colocación roscada y buttweld de 3000 es realmente el hilo.
Descripción de producto:
| Tamaño nominal del tubo | El centro para terminar los codos, camiseta, cruza A | El centro para terminar 45º codea C | Fuera del diámetro de la banda H | Grueso de pared mínimo G | Longitudes del minuto del hilo | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | B | L2 | |
| 1/8 | 13/16 | 13/16 | 31/32 | 11/16 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | .125 | .125 | .250 | .25 | .2639 |
| 1/4 | 13/16 | 31/32 | 1-1/8 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | 1-5/16 | .125 | .130 | .260 | .32 | .4018 |
| 3/8 | 3/32 | 1-1/8 | 1-5/16 | 3/4 | 7/8 | 1 | 1 | 1-5/16 | 1-1/2 | .125 | .138 | .275 | .36 | .4078 |
| el 1/2 | 1-1/8 | 1-5/16 | 1-1/2 | 7/8 | 1 | 1-1/8 | 1-5/16 | 1-1/2 | 1-13/16 | .125 | .161 | .321 | .43 | .5337 |
| 3/4 | 1-5/16 | 1-1/2 | 1-3/4 | 1 | 1-1/8 | 1-5/16 | 1-1/2 | 1-13/16 | 2-3/16 | .123 | .168 | .336 | .50 | .5457 |
| 1 | 1-1/2 | 1-3/4 | 2 | 1-1/8 | 1-5/16 | 1-3/8 | 1-13/16 | 2-3/16 | 2-7/16 | .145 | .196 | .391 | .58 | .6828 |
| 1-1/4 | 1-3/4 | 2 | 2-3/8 | 1-15/16 | 1-3/8 | 1-11/16 | 2-3/16 | 2-7/16 | 2-31/32 | .153 | .208 | .417 | .67 | .7068 |
| 1-1/2 | 2 | 2-3/8 | 2-1/2 | 1-3/8 | 1-11/16 | 1-23/32 | 2-7/16 | 2-31/32 | 3-5/16 | .158 | .218 | .436 | .70 | .7235 |
| 2 | 2-3/8 | 2-1/2 | 3-3/4 | 1-11/16 | 1-23/32 | 2-1/16 | 2-31/32 | 3-5/16 | 4 | .168 | .238 | .476 | .75 | .7565 |
| 2-1/2 | 3 | 3-1/4 | 3-3/4 | 2-1/16 | 2-1/16 | 2-1/2 | 3-5/8 | 4 | 4 | .221 | .301 | .602 | .932 | 1,138 |
| 3 | 3-3/8 | 3-3/4 | 4-3/16 | 2-1/2 | 2-1/2 | 3-1/8 | 4-5/16 | 4-3/4 | 4-3/4 | .236 | .327 | .655 | 1,016 | 1,200 |
| 4 | 3-3/16 | 4-1/2 | 4-1/2 | 3-1/8 | 3-1/8 | 3-1/8 | 5-3/4 | 5 | 6 | .258 | .368 | .735 | 1,094 | 1,300 |
| Descripción | Designación de la clase | ||
| Clase 3000 | Clase 6000 | Clase 9000 | |
| Grados de los codos 45 y 90, Camisetas, cruces, acoplamientos, Mitad-acoplamientos, Casquillos del extremo o del tubo |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| Tamaño del tubo por grueso de pared |
SCH 80/XS | SCH 160 | XXS |
