Datos del producto:
|
| Acero de carbono: | P245GH; P250GH; A105; SS400; ST37.2 | Inoxidable: | F304; F304L; F316; F316L |
|---|---|---|---|
| Tamaño: | el 1/2” - 48" | Presión: | 150#; 300#; 600#; 900#; 1500#; 2500# |
| Tratamiento superficial: | NEGRO; AMARILLO; ACEITE ANTIOXIDANTE; CALIENTE SUMERGIDO GALVANIZADO | Uso: | Campo petrolífero, a poca distancia de la costa, circuito de agua, construcción naval, gas natural, |
| Alta luz: | Rebordes de la tubería de acero del carbono ST37.2,Rebordes de la tubería de acero del carbono SS400,Rebordes forjados de acero de carbono de 48 pulgadas |
||

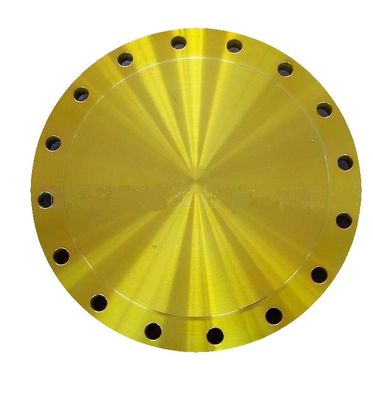

ANSI de acero B16.5 del reborde de carbono y resbalón amarillo del color del negro de Asme B16.47 en persianas del cuello de la soldadura

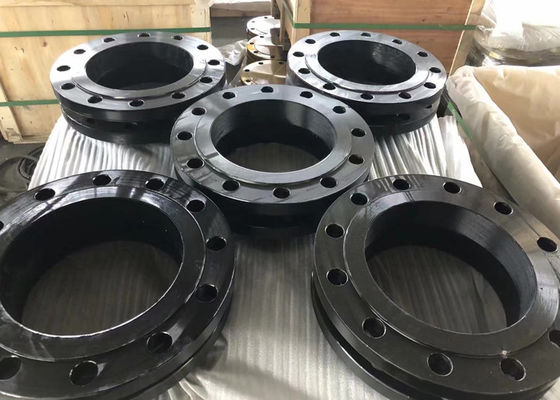

Los rebordes del mocasín son un tipo popular de rebordes del tubo. Éstos son tipo de rebordes que resbalen sobre el extremo de la tubería y después soldado con autógena en el lugar. Estos rebordes son ideales para los usos de una presión más baja. Éstos se caben y se sueldan con autógena fácilmente en diversos tubos. La soldadura reduce costes de la fabricación de estos tubos. Éstos están disponibles en la gran variedad de tamaños y de usos.

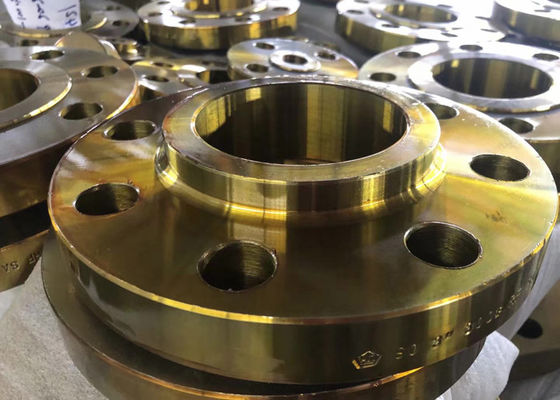

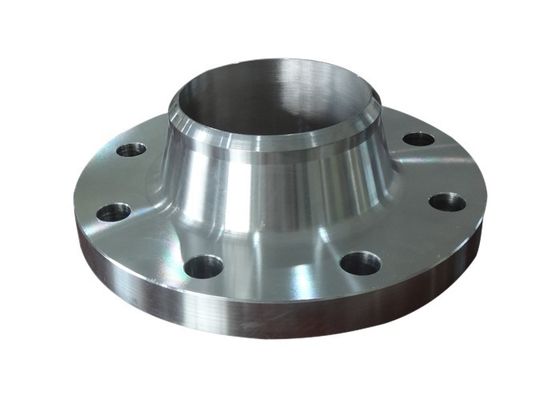

Los rebordes del cuello de la soldadura se diseñan para ser unidos a un sistema aflautado por la soldadura a tope. el reborde de WN es relativamente costoso debido a su cuello largo, pero se prefiere para los altos usos de la tensión. El cuello, o el eje, transmite tensiones al tubo, reduciendo concentraciones de tensión en la base de los rebordes del Soldadura-cuello. La transición gradual del grueso de la base del eje al grueso de pared en la soldadura de extremo proporciona el refuerzo importante del reborde del cuello de la soldadura. El diámetro interior del reborde del Soldadura-cuello hace juego el diámetro interior del tubo, reduciendo turbulencia y la erosión.
| Especificación (la última edición) | Tipo del artículo | Clase de la presión | Gama de tallas |

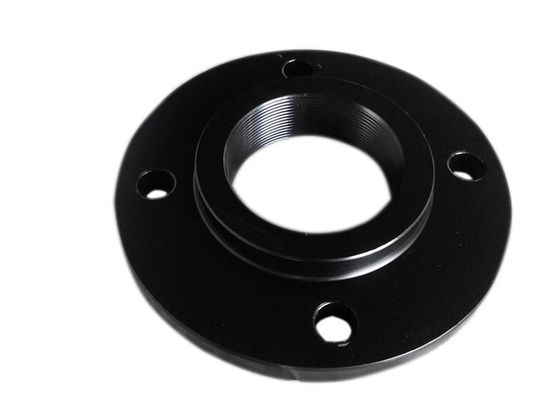

| ASME/ANSI B16.5 | Cuello ciego, de la soldadura, mocasín, soldadura del zócalo, roscada y Lap Joint Flanges | 150 a 2500LBS | 26" a 60" |
| 150 a 1500LBS | 26" a 48" | ||
| ASME/ANSI B16.47 | Rebordes del orificio (el cuello de la soldadura, el mocasín, roscó) | 75 a 300LBS | el 1/2 “a 12" |
| 400, 600LBS | 26" a 60" | ||
| 900LBS | 26" a 48" | ||
| ASME/ANSI B16.36 | Rebordes del orificio (el cuello de la soldadura, el mocasín, roscó) | 300 a 2500LBS | 1" a 12" |
| El EN 1092-1/estruendo/BS 4504 ensancha | 01 (reborde de placa), 02 (reborde de placa flojo para los tipos 32-37), 04 (reborde de placa flojo para el tipo 34), 05 (reborde ciego), 11 (reborde del Soldadura-cuello), 12 (reborde del mocasín de Hubbed), 13 (Hubbed | PN2.5 a PN16 | 10m m a 1800m m |
| PN25 | 10m m a 1000m m | ||
| PN40 | 10m m a 600m m | ||
| PN63 | 10m m a 400m m | ||
| PN100 | 10m m a 350m m | ||
| PN160, PN250 | 10m m a 300m m | ||
| PN320 | 10m m a 250m m | ||
| PN400 | 10m m a 200m m | ||
| BS 10 | Persianas, mocasín y rebordes de soldadura del cuello | TABLE-A, D, E, F, H, J, K, R, S, T | 15m m a 600m m |
| ASME/ANSI B16.9/MSS SP-43 | Extremo del trozo - tipo: , B, C (modelo corto) | S10, S40, S80 | ½” a 24" |
Nota: Podemos también fabricar el accordingd a otros estándares como, API-605, UNI, AWWA y dibujos de encargo de clientes
Tipo de la cara del reborde: Cara plana (FF), cara aumentada (RF), Ring Type Joint (RTJ), cara aumentada grande (LRF)
Capa/tratamiento superficial (si procede): La pintura antioxidante, engrasa la pintura negra, la inmersión plateada, fría y caliente transparente, del cinc amarilla galvanizadas
