Datos del producto:
|
| Material: | Acero de carbono | Estándar: | ANSI B16.5 |
|---|---|---|---|
| Certificados: | ISO TUV | Tamaño: | el 1/2” - 36" |
| Presión: | 150LBS-2500LBS | Uso: | Gas de agua del aceite |

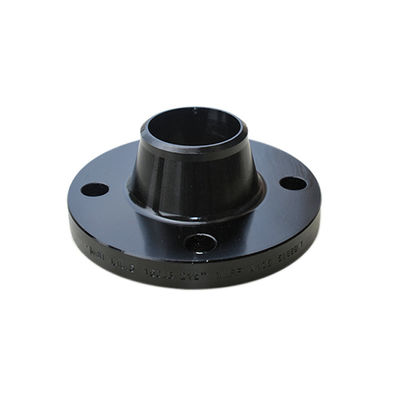

| Alta luz: | Reborde STD del tubo de agua de 36 pulgadas,Reborde del CUELLO de la SOLDADURA de SCH40 A105,Astm A105 forjó los rebordes de acero |
||
EL USO DEL REBORDE EN OIL.GAS, RIEGA Y ASÍ SUCESIVAMENTE, ACERO DE CARBONO DEL ANSI B16.5
ANSI B16.5, REBORDE DE ASME B16.47
Gama de tallas: el 1/2” a 80" DN15 a DN2000

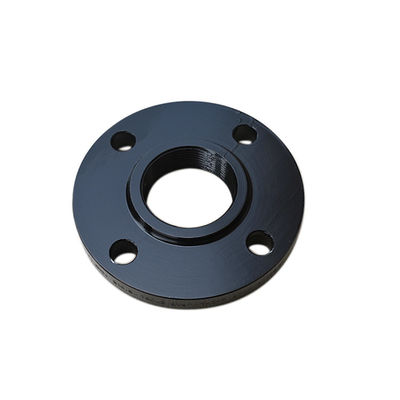

Diseño: cuello de soldadura, resbalón encendido, ciego, soldadura del zócalo, roscada, revestimiento-junta
Presión: 150#, 300#, 600#, 900#, 1500#, 2500#
Grueso de pared para el reborde de soldadura del cuello: STD, SCH40, SCH80, SCH160. SCHXXS
Material: carbono A105 de acero, 304/304L de acero inoxidable, 316/316L
Capa: la pintura negra, la inmersión transparente amarilla de la pintura, fría y caliente galvanizan
Paquete: marinero plywooden el caso, plataforma de madera
|
ESTÁNDAR
|
Tipo |
Presión |
Material | tamaño |
Proceso |
Superficie tratamiento |
|
ANSI B16.5, ASME16.47
|
SORFWNRF PERSIANAS SWRF LJFF |
150LBS, 300LBS, 400LBS, 600LB 900LBS, 1500LBS, 2500LBS |
acero de carbono acero inoxidable
|
el 1/2”---60" |
FORJÓ, FORJANDO |
Pintura negra Pintura amarilla Aceite ligero |
| CLASE 150 | |||||||
| PESO APROXIMADO | |||||||
| TAMAÑO | cuello de soldadura | Mocasín y roscado | Lap Joint | Ciego | Soldadura del zócalo | ||
| SCH40 | SCH80 | SCH160 | |||||
| el 1/2” | 0,60 | 0,60 | 0,60 | 0,41 | 0,40 | 0,43 | 0,41 |
| 3/4" | 0,90 | 0,90 | 0,90 | 0,58 | 0,58 | 0,63 | 0,58 |
| 1" | 1,14 | 1,18 | 1,24 | 0,80 | 0,80 | 0,89 | 0,80 |
| 1-1/4” | 1,41 | 1,48 | 1,54 | 1,07 | 1,07 | 1,20 | 1,07 |
| 1-1/2” | 1,81 | 1,90 | 2,01 | 1,37 | 1,37 | 1,58 | 1,37 |
| 2" | 2,72 | 2,84 | 3,07 | 2,21 | 2,21 | 2,39 | 2,21 |
| 2 1-2” | 4,45 | 4,70 | 4,98 | 3,32 | 3,34 | 4,07 | 3,32 |
| 3" | 5,22 | 5,54 | 5,90 | 3,83 | 3,83 | 4,92 | 3,83 |
| 3-1/2” | 6,40 | 6,76 | 7,46 | 5,20 | 5,20 | 5,90 | 5,20 |
| 4" | 7,49 | 7,96 | 8,90 | 5,40 | 5,40 | 7,13 | 5,90 |
| 5" | 9,53 | 10,54 | 12,04 | 6,26 | 6,26 | 8,72 | 6,80 |
| 6" | 11,80 | 13,12 | 15,11 | 7,50 | 7,50 | 11,40 | 8,60 |
| 8" | 19,10 | 21,34 | 25,84 | 12,30 | 12,40 | 20,10 | 13,60 |
| 10" | 24,50 | 28,85 | 35,74 | 17,10 | 17,10 | 28,70 | 19,50 |
| 12" | 39,90 | 46,80 | 58,01 | 26,50 | 26,50 | 43,80 | 29,10 |
| 14" | 51,80 | 62,58 | 77,60 | 34,50 | 38,50 | 58,20 | 40,90 |
| 16" | 64,50 | 79,42 | 98,82 | 45,50 | 51,20 | 77,40 | 44,50 |
| 18" | 74,90 | 97,63 | 124,32 | 48,50 | 55,70 | 94,00 | 59,00 |
| 20" | 89,40 | 120,44 | 154,18 | 61,80 | 70,20 | 122,70 | 74,90 |
| 24" | 121,70 | 169,37 | 223,92 | 87,70 | 98,70 | 187,00 | 99,90 |
Material
1) carbono A105 de acero y acero inoxidable SS304, SS316, SS316L
Antioxidante superficial:
1 antioxidante superficial: Aceite ligero antioxidante
2 antioxidantes superficiales: Capa de pintura negra
3 antioxidantes superficiales: Capa de pintura amarilla
4 antioxidantes superficiales: Galnavized (caliente sumergido galvanizado o electro galvanizado)
Conecte la cara:
1 superficial: Final común
2 superficiales: Sprial serró
3 superficiales: Dos o tres surcos (líneas de agua)
4 superficiales: Final liso
Términos
1) pago: L/C irrevocable a primera vista o T/T, D/P
2) puerto de China del MANDO de las condiciones de expedición o el puerto del comprador del CIF
3) el embalar: Plataforma/caja de la madera contrachapada
Persona de Contacto: Miss. Mandy Liu
Teléfono: 0086 18903173335
Fax: 86-0317-6853077-6723871
