Datos del producto:
|
| Producto: | Instalación de tuberías soldada con autógena extremo inconsútil de acero | Estándar: | ASME B16.9/B16.28 |
|---|---|---|---|
| Tipo apropiado: | Codo, camiseta, reductor, casquillo, cruz, | Material: | Carbono ASTM de acero A234 WPB |
| Grueso de pared: | Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, xxs del sch | Capa superficial: | La capa de pintura negra, capa del aceite de la prueba del moho, inmersión caliente galvanizó la cap |
| Tipo de conexión: | Extremo de la soldadura a tope, extremo roscado | Embalaje: | caja del cartón, caja de la madera contrachapada |
| Resaltar: | Codo de B16.9 ASTM A234 WPB,5D codo de la curva ASTM A234 WPB,Codo de acero A234 WPB de ASME |
||
Tubería de acero silla de montar cruzada weled extremo ASTM A234 WPB del casquillo del reductor de la camiseta del codo apropiado B16.9/B16.28 de ASME
ASME B16.9 cubre dimensiones totales, tolerancias, grados, la prueba, y las marcas para las colocaciones buttwelding hechas en fábrica labradas del acero del carbono y de aleación de NPS el 1/2 a 48 (DN 15 hasta el 1200). Cubre las colocaciones de cualquier grueso de pared presentable. Este estándar no cubre las colocaciones buttwelding resistentes a la corrosión de la presión baja. Vea MSS SP-43, colocaciones de acero inoxidables labradas de la Extremo-soldadura.
Los codos cortos y las devoluciones del radio, que fueron incluidos previamente en ASME B16.28-1994, se incluyen en este estándar.
B16.9 debe ser utilizado conjuntamente con el equipo descrito en otros volúmenes de la serie de ASME B16 de estándares así como con otros estándares de ASME, tales como el código de recipiente de la caldera y del reactor y el B31 que instala tubos códigos.
Estándar: ASME B16.9/B16.28
Tipo que cabe:

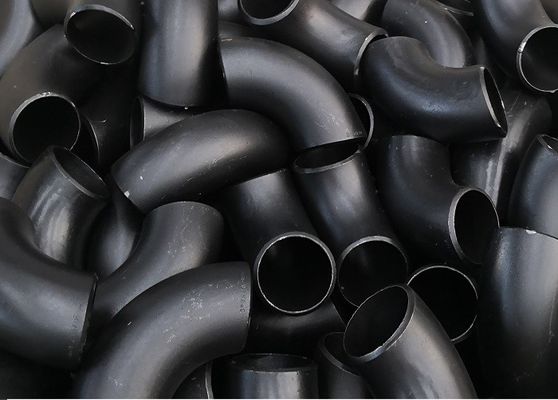

SENIOR de LR del codo (raidus largo) (radio corto) 45/60/90/180DEG; 3D/5D curva 45DEG/90DEG;

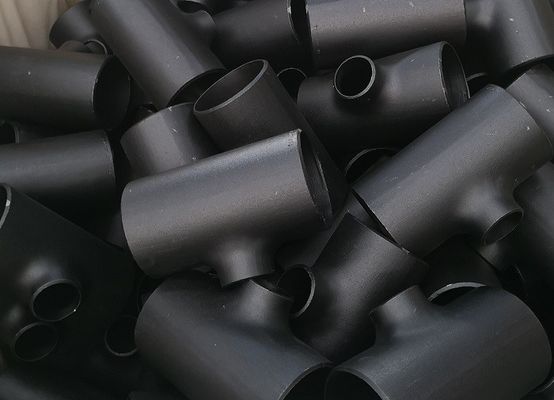

Camiseta, camiseta igual, reduciendo la camiseta, cruz, silla de montar

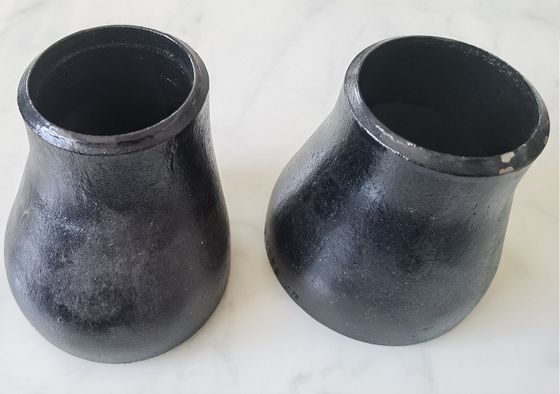

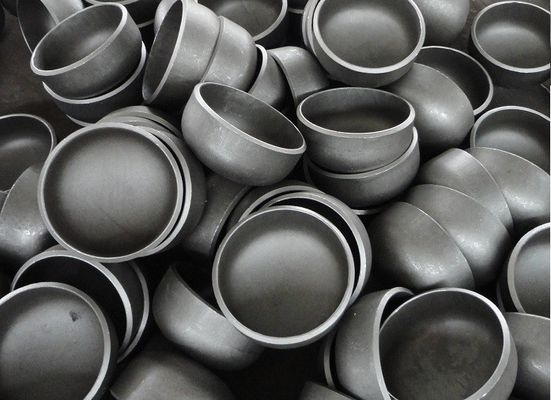

Reductor concéntrico del reductor, reductor excéntrico, casquillo de extremo de tubo
Grueso de pared:
SCH5, SC5S, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS
Gama de tallas: el 1/2” a 24" tipo inconsútil; 4" - 72" tipo wedled
Forma: inconsútil y wedled
Material:
carbono ASTM de acero A234 WPB, WP9, ASTM A420 GR. WPL6, ASTM A105, ASTM A694 F42-F70
ASTM de acero inoxidable A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; Estruendo 1,4404
Embalaje: caja del cartón para hasta 2" tamaño pequeño, las cajas de la madera contrachapada o la plataforma marineras
ESTÁNDARES LABRADOS DEL GRUESO DE PARED DEL ACERO DE CARBONO
| Tamaño nominal del tubo | Diámetro exterior | Grueso de pared nominal | |||||||||||||||||
| B | ASME | JIS | Estruendo | JIS (1) | Estruendo (2) | SCH10 | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS | |
| 15 | el 1/2” | 21,3 | 21,7 | 21,3 | 2,8 | 2,0 | 2,11 | 2,41 | 2,77 | 2,77 | 3,73 | 3,73 | 4,78 | 7,47 | |||||
| 20 | 3/4" | 26,7 | 27,2 | 26,9 | 2,8 | 2,3 | 2,11 | 2,41 | 2,87 | 2,87 | 3,91 | 3,91 | 5,56 | 7,82 | |||||
| 25 | 1" | 33,4 | 34,0 | 33,7 | 3,2 | 2,6 | 2,77 | 2,90 | 3,38 | 3,38 | 4,55 | 4,55 | 6,35 | 9,09 | |||||
| 32 | 1 1/4" | 422 | 42,7 | 42,4 | 3,5 | 2,6 | 2,77 | 297 | 3,56 | 3,56 | 4,85 | 4,85 | 6,35 | 9,70 | |||||
| 40 | 1 1/2” | 48,3 | 48,6 | 48,3 | 3,5 | 2,9 | 2,77 | 3,18 | 3,68 | 3,68 | 5,08 | 5,08 | 7,14 | 10,15 | |||||
| 50 | 2" | 60,3 | 60,5 | 60,3 | 3,8 | 2,9 | 2,77 | 3,18 | 3,91 | 3,91 | 5,54 | 5,54 | 8,74 | 11,07 | |||||
| 65 | 2 1/2” | 73,0 | 76,3 | 76,1 | 4,2 | 2,9 | 3,05 | 4,78 | 5,16 | 5,16 | 7,01 | 7,01 | 9,53 | 14,02 | |||||
| 80 | 3" | 88,9 | 89,1 | 88,9 | 4,2 | 3,2 | 3,05 | 4,78 | 5,49 | 5,49 | 7,62 | 7,62 | 11,13 | 15,24 | |||||
| 90 | 3-1/2” | 101,6 | 101,6 | — | 4,2 | — | 3,05 | 4,78 | 5,74 | 5,74 | 8,08 | 8,08 | - | — | |||||
| 100 | 4" | 114,3 | 114,3 | 114,3 | 4,5 | 3,6 | 3,05 | 4,78 | 6,02 | 6,02 | 8,56 | 8,56 | 11,13 | 13,49 | 17,12 | ||||
| 125 | 5" | 141,3 | 139,8 | 139,7 | 4,5 | 4,0 | 3,40 | - | 6,55 | 6,55 | 9,53 | 9,53 | 12,70 | 15,99 | 19,05 | ||||
| 150 | 6" | 168,3 | 165,2 | 168,3 | 5,0 | 4,5 | 3,40 | 4,5 | - | 7,11 | 7,11 | 10,97 | 10,97 | 14,27 | 18,26 | 21,95 | |||
| 200 | 8" | 219,1 | 216,3 | 219,1 | 5,8 | 6,3 | 376 | 6,35 | 7,04 | 8,18 | 8,18 | 10,31 | 12,70 | 12,70 | 1509 | 18,26 | 20,62 | 23,01 | 22,23 |
| 250 | 10" | 273,1 | 267,4 | 273,0 | 6,6 | 6,3 | 4,19 | 6,35 | 7,80 | 9,27 | 9,27 | 12,70 | 12,70 | 15,09 | 18,26 | 21,44 | 25,40 | 28,58 | 25,40 |
| 300 | 12" | 323,9 | 328,9 | 323,9 | 6,9 | 7,1 | 4,57 | 6,35 | 8,38 | 9,53 | 10,31 | 14,27 | 12,70 | 17,48 | 21,44 | 25,40 | 28,58 | 33,32 | 25,40 |
| 350 | 14" | 355,6 | 355,6 | 355,6 | 7,9 | 8,0 | 6,35 | 7,92 | 9,53 | 9,53 | 11,13 | 15,09 | 12,70 | 19,05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 400 | 16" | 406,4 | 406,4 | 406,4 | 7,9 | 8,8 | 6,35 | 7,92 | 9,53 | 9,53 | 12,70 | 16,66 | 12,70 | 21,44 | 26,19 | 30,96 | 36,53 | 40,49 | |
| 450 | 18" | 457,2 | 457,2 | 457,0 | 7,9 | 10,0 | 6,35 | 7,92 | 11,13 | 9,53 | 14,27 | 19,05 | 12,70 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 500 | 20" | 508,0 | 508,0 | 508,0 | 7,9 | 11,0 | 6,35 | 9,53 | 1270 | 9,53 | 15,09 | 20,62 | 12,70 | 26,19 | 32,54 | 38,10 | 44,45 | 50,01 | |
| 550 | 22" | 558,8 | 558,8 | - | - | 6,35 | 9,53 | 12,70 | 9,53 | - | 2223 | 12,70 | 2858 | 34,93 | 41,28 | 47,63 | 53,98 | ||
| 600 | 24" | 609,6 | 609,6 | 610,0 | 12,5 | 6,35 | 9,53 | 14,27 | 9,53 | 17,48 | 24,61 | 12,70 | 30,96 | 38,89 | 46,02 | 52,37 | 59,54 | ||
| 650 | 26" | 660,4 | 660,4 | - | - | 7,92 | 12,70 | - | 9,53 | - | 12,70 | - | 一 | - | - | - | |||
| 700 | 28" | 711,1 | 711,2 | 711,0 | 125 | 7,92 | 1270 | 15,88 | 9,53 | — | 12,70 | ||||||||
| 750 | 30" | 762,0 | 762,0 | - | — | 7,92 | 12,70 | 15,88 | 9,53 | — | 12,70 | — | - | — | - | ||||
| 800 | 32" | 812,8 | 812,8 | 813,0 | 12,5 | 7,92 | 12,70 | 15,88 | 9,53 | 17,48 | 12,70 | - | |||||||
| 850 | 34" | 863,6 | 863,6 | — | - | 7,92 | 12,70 | 15,88 | 9,53 | 17,48 | 12,70 | — | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | 914,4 | 914,4 | 914,0 | 12,5 | 7,92 | 12,70 | 15,88 | 9,53 | 19,05 | 12,70 | — | |||||||
| 950 | 38" | 965,2 | 965,2 | - | - | — | — | — | 9,53 | — | 12,70 | - | |||||||
| 1000 | 40" | 1016,0 | 1016,0 | 1016,0 | 12,5 | - | - | - | 9,53 | - | 12,70 | - | |||||||
| 1050 | 42" | 1066,8 | 1066,8 | - | - | - | - | - | 9,53 | - | 12,70 | - | |||||||
| 1100 | 44" | 1117,6 | 1117,6 | - | - | - | - | - | 9,53 | - | 12,70 | - | - | - | - | - | |||
| 1150 | 46" | 1168,4 | 1168,4 | - | - | - | - | - | 9,53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48" | 1219,2 | 1219,2 | 1220,0 | - | - | - | - | 9,53 | - | 12,70 | - | - | - | - | - | |||
